CAD和PS是工作中常用的两款图形处理软件。CAD主要用于机械、建筑、电子等领域的二维与三维绘图，而PS则擅长对已有图片进行编辑修饰，绘图功能较弱。通过格式转换，可将CAD文件导入PS中查看。本文将介绍具体的转换方法与操作步骤，帮助实现两软件间的协同使用。
1、 方法二：创建JPG格式的图片文件

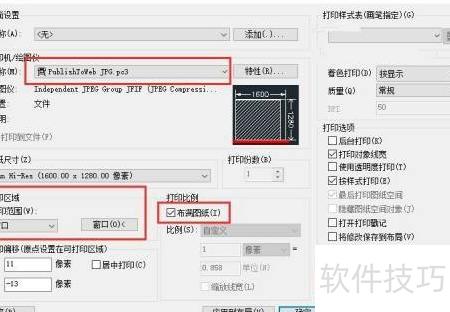

2、 该方法生成的图片质量较为理想，基本满足日常需求。按下CTRL+P进入打印界面后，选择打印机为Pcblish Toweb JPG.pc3，随后设定保存路径与文件名称，进行预览并确认打印。CAD将自动在指定路径下生成对应名称的JPG图像文件，用户只需将该文件导入Photoshop中进行后续处理即可完成操作，整个流程简便高效，适用于常规图像导出需求。
3、 方法三：利用CAD输出功能创建EPS格式文件
4、 在CAD中调整好视角和颜色后，通过输出生成EPS文件并导入PS，可获得高质量图像。

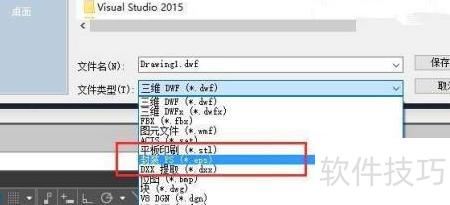

5、 在菜单栏中依次选择文件、输出，将文件类型设为封装PS(*.eps)，指定保存路径，输入文件名后点击保存，即可将CAD文件导出为EPS格式的矢量图。
6、 在Photoshop中打开导出的EPS矢量文件时，建议设置较高的分辨率。导入后图纸可能不可见，这是由于CAD图线宽为零所致，实际内容依然存在。此时可使用描边功能使其显现，具体描边宽度可根据实际需求自行调整即可。
