阐述现代光纤入户的设计范围及实践经验。

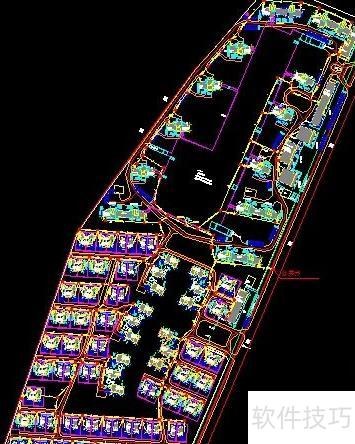

1、 先进行管道设计，打开总平面图所示。
2、 通过分析小区建筑构成，统计各建筑用户数量，可初步确定配纤规模，而配纤数量直接关系到所需管道孔数的规划与设计。
3、 本小区主要由别墅和高层住宅构成。

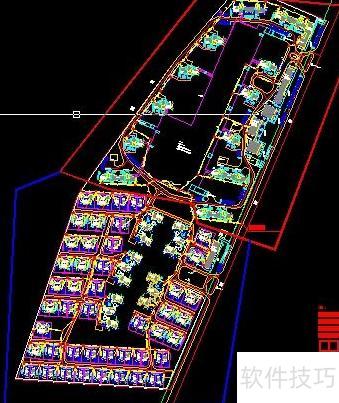

4、 所示，红色区域为高层11至26层部分，蓝色区域为别墅区。请结合单体图查看各楼层户数及弱电进户位置，该信息至关重要，已直接标注于图纸中。
5、 根据前期分析结果开展管道设计工作
6、 接头盒预留位置应至少采用60×90手孔，配线区域通常使用50×50规格。

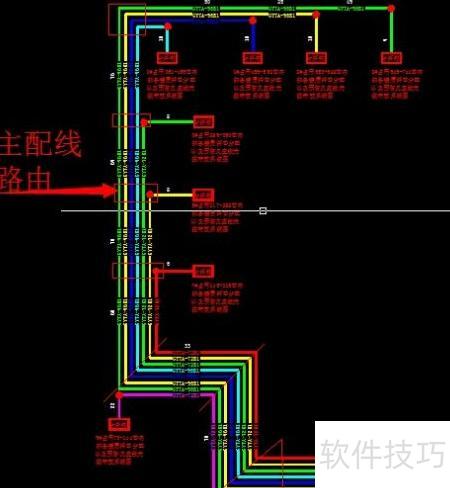

7、 当光缆数量较多时，尤其在小区主配线路径中，通常会选用较大的手孔。
8、 绘制管道时应新建图层，将手孔定义为块，并隐藏或删除无关图层。通常开发商提供的图纸包含较多无用图层，需进行清理以确保绘图清晰准确。
9、 所示
10、 线路规划

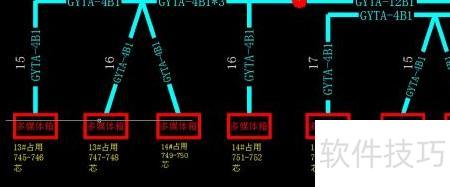

11、 线路设计需预留一定余量，通常按用户需求的30%进行预留，芯数多一两根无需过于计较，例如10户可预留2芯。完成线路绘制后，应明确标注已用和预留芯数。1所示，线路图中芯数、型号标注准确统一，距离标识简洁清晰，便于识别与施工。

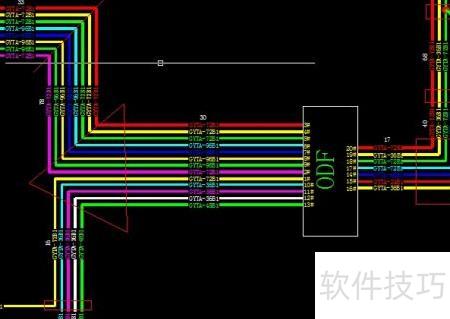

12、 图2为预留部位的标注，无统一规范，以施工人员易于理解、便于实际操作为准。
13、 高层配线的最终实施方法如下：

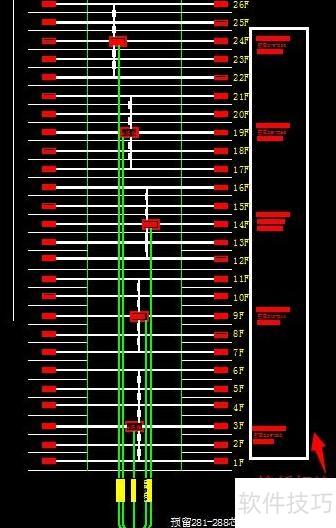

14、 需对各单体分别标注或为同类单体配置一张熔纤表，图中应绘制皮线光缆的穿放系统，其中图纸的空白区域表示皮线光缆的布设走向。
15、 所示，分纤箱应根据覆盖用户数量选择，通常选用12芯或24芯型号。

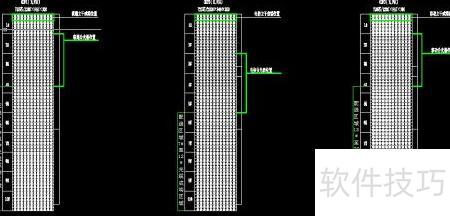

16、 线路规划完成后，需进行机房配线成端设计，应预留主干光缆（连接机房与小区弱电间）的成端位置及分光器安装空间。本项目共采用3组720芯单面ODF架，具体布局详见示意图。同时，应科学划分小区弱电机房内部区域，确保设备布置合理、维护便捷，提升整体布线系统的稳定性和可扩展性。
17、 所示
