交流电流监控器可采集系统中的模拟信号，通过高性能微处理器进行智能运算处理，将结果以清晰直观的方式由高亮度LED显示屏实时呈现，实现精准的电流监测与显示。
1、 简介
2、 交流电流监控装置用于采集系统中的模拟信号，并通过高性能微处理器实现智能化管理。输入信号经中央处理单元运算后，由高亮度LED屏清晰呈现，确保读数直观准确。设备可选配两路可自由设定的无源报警输出，分别对应上限与下限阈值，部分型号还配备模拟量输出接口，便于与远程RTU设备连接，实现集中监控。面板集成可编程操作按键，用户可便捷调整显示比例、报警阈值等参数。装置内置开关电源模块，支持交流或直流供电，对辅助电源适应性强，使用灵活。整机具备优良的抗电磁干扰能力，电磁兼容性达到IEC标准3级要求，其他技术指标符合国家标准GB/T 13978-92规定，适合在复杂工业环境中稳定运行。整体设计兼顾实用性与可靠性，满足现代电力监控系统对精度与稳定性的需求。
3、 特点
4、 交流电流测量
5、 四位0.34英寸数码管，可设置小数位数显示
6、 电源、输入、输出三端完全隔离，抗干扰性能强。
7、 输出电流：4至20毫安
8、 通过内置微处理器进行数学计算，实现对非线性输入信号的高精度线性校正。
9、 小巧美观，支持35mm标准导轨安装，拆装便捷。
10、 技术规格
11、 精度为±0.2%满量程或±0.5%满量程。
12、 线性度：不超过±0.1%的读数误差。
13、 满量程校准：不超过额定输出的20%
14、 零点校准：不超过满量程的10%
15、 隔离耐压：1500V直流持续一分钟或等效交流峰值。
16、 电源与输入输出全面隔离
17、 供电范围：交流或直流24至265伏，允许±10%波动。
18、 功耗：交流约4伏安，直流约4瓦。
19、 响应时间不超过400毫秒。
20、 工作环境温度范围为零下10至60摄氏度，相对湿度低于95%，且无冷凝现象。
21、 储存条件：温度-20至70℃，相对湿度低于70%
22、 输出纹波：峰峰值不超过0.2%额定输出。
23、 电压输出最大负载能力为5千欧。
24、 电流输出最大负载510欧姆
25、 外壳采用ABS阻燃材质
26、 支持35mm导轨或底座螺钉固定安装
27、 外形尺寸为120毫米（长）×55毫米（宽）×75毫米（高）。
28、 设定参数

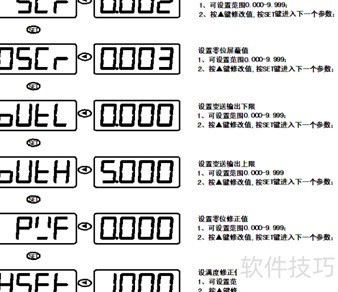

29、 操作后将自动返回主菜单，详情见下图示例。

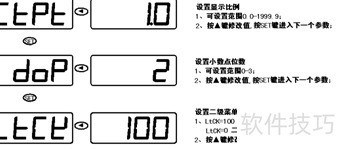

30、 当一级菜单中参数LtCk为100时，长按SET键与另一按键超过3秒，即可进入二级参数设置菜单，操作示意图如下所示。
31、 外形尺寸与面板布局图

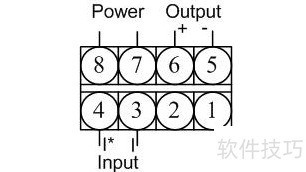

32、 接线图
