在使用SolidWorks进行钣金零件设计时，完成产品建模后，需将实体模型转化为钣金件。可通过软件内置的转换工具实现，选择合适参数，如折弯半径、材料厚度等，确保几何特征符合钣金工艺要求，从而高效完成转换操作。

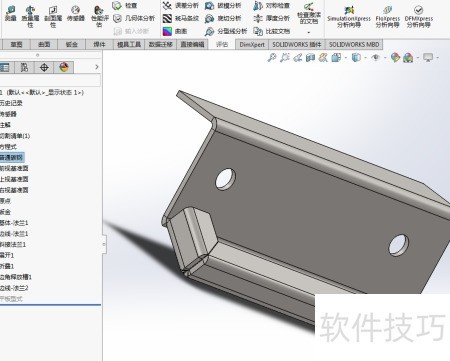

1、 创建实体部件。

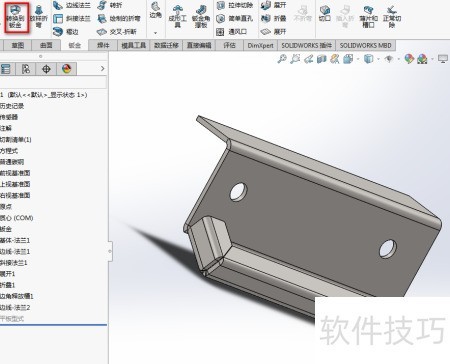

2、 点击转换到钣金按钮，或通过插入菜单选择钣金功能中的转换命令。
3、 如需使用规格表，请在PropertyManager的钣金规格中设置相应选项。
4、 选用规格表。
5、 在选择表格中挑选所需规格表，或点击浏览查找指定文件。
6、 钣金参数设置中
7、 选定一个面作为钣金件的固定基准。
8、 设定钣金厚度与默认折弯半径参数。
9、 若需将实体用于其他保留特征，请选择转换为钣金；取消选择后，实体将被转换并消耗于钣金特征中。

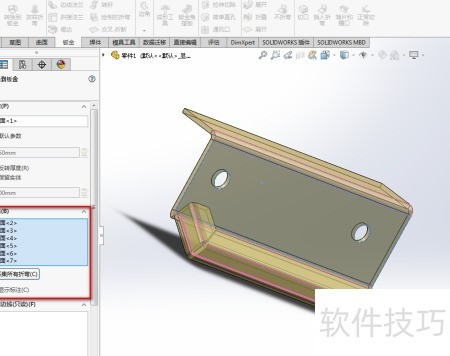

10、 选择折弯边线下需形成折弯的模型边线。

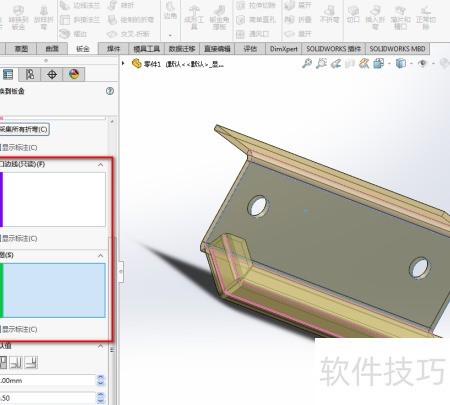

11、 切换至隐藏线可见模式，可更方便地选取边线。
12、 系统自动选定所需切口，并在边线处依次列出。
13、 在图形区域中，当选中PropertyManager中的显示标注选项时，标注将自动连接到折弯和切口的边线，通过这些标注可直接修改折弯半径及切口间隙。
14、 在边角默认设置中配置切口选项，可通过单独调整各切口参数来覆盖默认设定。
15、 在切口线下方选择并显示标注。
16、 在图形区点击默认的缝隙标注。
17、 在弹窗中设置切割参数。
18、 在图形区右击鼠标，随后点击确认按钮。
19、 设定自定义折弯系数的类型与具体数值。

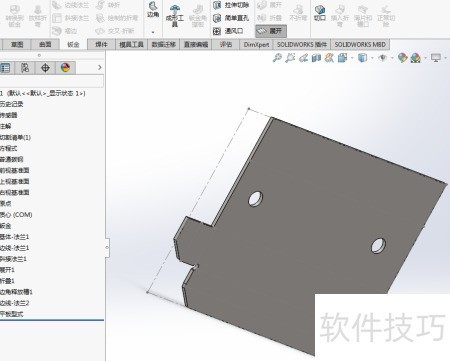

20、 点击展开按钮（位于钣金工具栏），可按设定的折弯与切口参数展开零件。
