在电力监控及现代三相电机控制等应用中，通常需实现多通道同步测量，动态范围约为70dB至90dB，精度要求高，采样速率一般不低于16kbps，具体指标依实际需求而定。
1、 DAS系统主要噪声与干扰因素

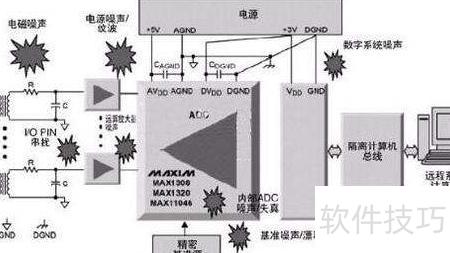

2、 工业数据采样系统中的噪声与干扰分为两类。第一类来自系统内部电子元件，如模数转换器产生的量化噪声与谐波失真、缓冲放大器引入的噪声及基准源波动。第二类为外部干扰，主要包括外界电磁干扰、电源中的纹波与噪声、输入输出端口间的串扰，以及数字电路带来的噪声。各类噪声源的具体分布1所示。
3、 电力线DAS信号处理链路由电流互感器、电压互感器、抗混叠低通滤波器、缓冲放大器以及同步采样ADC和中央处理器构成。其中，同步采样ADC作为核心部件，负责对处于标准工业输入动态范围（例如+5V、±5V或±10V）内的电压与电流信号进行精确采集与测量，确保系统数据的同步性与准确性。
4、 ADC输入端的噪声与纹波需低于1/2 LSB，而量化噪声则构成系统最低噪声水平。
5、 某些设计中，仅1mVRMS的总噪声便可能导致系统不达标，因其会使ADC精度降低，尤其在未进行校准的情况下影响更为显著。
6、 选用合适的输入放大器
7、 在DAS信号处理链中，合理选择输入放大器至关重要。面对多种可用器件，MAX130x与MAX132x系列是其中一种可行方案。这类ADC的输入电路呈现较低阻抗特性，具体2所示。由于其结构特点，在大多数实际应用中，为确保实现12位或14位的转换精度，通常需在其前端配置输入缓冲器，以提供足够的驱动能力并减少信号失真，从而保障系统整体性能稳定可靠。
8、 输入滤波电路设计要求
9、 输入滤波电路采用差分结构设计，一般无需额外配置输入缓冲放大器。以MAX11046系列器件为例，其具备极高的输入阻抗，可直接连接低输出阻抗的传感器。像电流互感器（CT）和电压互感器（PT）这类设备，输出阻抗通常在10Ω至50Ω之间，属于低阻特性，因此只需通过一个简单的低通滤波网络，便可将其信号接入MAX11046的输入端，3所示的连接方式即可实现高效信号采集。
10、 为确保DAS测量精度，合理选取RSOURCE与CEXTERNAL至关重要。其中RSOURCE应采用金属膜电阻，精度不低于1%，并具备较低的温度系数。推荐选用ROHM、Vishay等知名品牌的产品，以保障系统稳定性与长期可靠性，从而有效维持整体电路的性能表现。
11、 为获得最佳性能，建议选用陶瓷电容作为CEXTERNAL。此类电容在宽温度和电压范围内稳定性高，标称值不易漂移，Kemet、Samsung等厂商提供的SMT陶瓷电容性价比优异，适合广泛应用。
12、 基准电压选型
13、 PCB设计与布局综合考量
14、 用低通滤波器抑制噪声
15、 电力线路在运行过程中始终伴随着显著的噪声与干扰，其主要来源为线缆及传输系统本身。由于电容和电感效应，外部电磁噪声容易被耦合至电力线上，形成干扰信号。此外，电力线本身的动态特性也会加剧噪声的产生与传播。1所示，各类电流互感器（CT）和电压互感器（PT）等隔离测量变压器设计工作于50Hz或60Hz工频下，但实际具备高达100kHz的带宽，仅对频率达到或超过100kHz的信号才表现出明显的衰减与滤波作用，低频段干扰则难以有效抑制。
16、 PCB上DAS系统的电子元件也是主要的噪声来源之一，尤其是CPU和电源模块，使用开关电源时更为明显。为减少干扰，每个ADC输入通道都应配置抗混叠滤波器及低通噪声抑制滤波器。滤波元件的布局应尽量靠近ADC输入端，以提高信号完整性并降低外部噪声耦合的风险。
17、 通过接地与屏蔽保障信号完整稳定
18、 连接器至ADC输入端的PCB走线易受噪声、干扰及通道间串扰影响，合理的接地与屏蔽设计对保障模拟信号完整性至关重要。为减少外界干扰，需对敏感模拟信号线采取有效防护措施。图4展示了一种优化布局、增强信号保护的PCB布线实例。
19、 信号由连接器传至MAX11046模拟输入端
20、 MAX11046具备优异的通道间隔离性能，为实现高隔离度，设计中采用了共面微带线结构。
