NI公司开发的LabVIEW可通过第三方工具包LabSQL实现对SQL Server数据库的多种访问方式。LabSQL利用自动化引用句柄调用相应方法，完成SQL语句执行等数据库操作，并将功能封装为子VI，便于在程序中调用。SQL Server是微软推出的一款关系型数据库管理系统，拥有多个版本。本文以LabVIEW 2014版本与SQL Server 2008 Express版本作为实验环境，探讨两者之间的连接与数据交互方法，旨在实现高效、稳定的数据库访问机制，为测控系统中的数据存储与管理提供技术支持。
1、 首先需将LabSQL工具包复制到LabVIEW的默认安装目录中，具体路径为：C:Program Files (x86)National InstrumentsLabVIEW 2014user.libLabSQL ADO functions。该操作基于LabVIEW的实际安装位置进行，确保工具包文件正确放置于指定文件夹内，以便后续在程序中顺利调用相关功能模块，保障系统正常运行与数据库连接的稳定性。

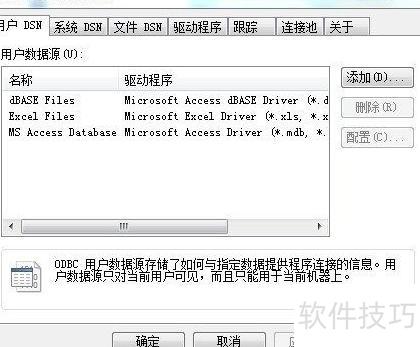

2、 在Windows 7 32位系统中，可依次进入控制面板→管理工具→数据源（ODBC）以启动ODBC数据源管理器；若为64位系统，则可通过路径C:WindowsSysWOW64odbcad32.exe打开对应程序。运行后，将界面切换至用户DSN选项卡，随后点击添加按钮，即可开始配置新的数据源。此操作适用于需要建立本地用户级别数据库连接的场景，方便应用程序访问数据库资源。整个过程无需管理员权限，适合普通用户独立完成设置。

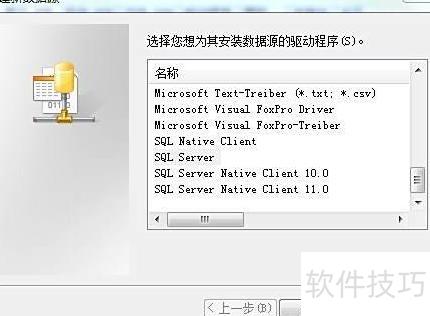

3、 选择SQL Server项，然后点击完成按钮确认操作。

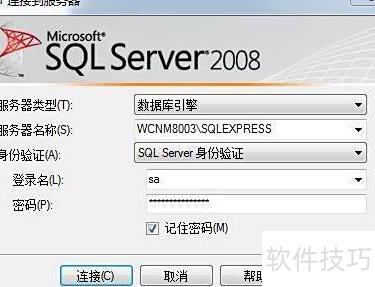

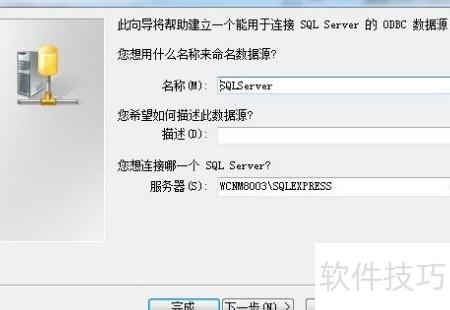

4、 此时将弹出创建到SQL Server的新数据源对话框。请为数据源命名，例如输入SQLServer。在服务器下拉菜单中，选择目标服务器，如WCNM8003SQLEXPRESS，该名称可在SQL Server Management Studio的登录界面中查看；也可直接输入数据库服务器的IP地址。确认无误后，点击下一步继续操作。整个过程需确保网络连接正常，并准确填写服务器信息，以保证数据源配置成功。

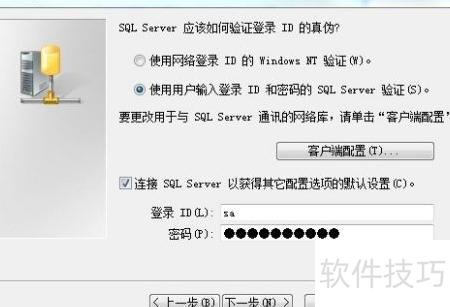

5、 根据数据库服务器所采用的登录验证模式，选择相应的认证方式。若使用SQL Server身份验证，需输入正确的用户名与密码，相关信息可从SQL Server Management Studio的登录界面获取，填写完毕后点击下一步继续操作。

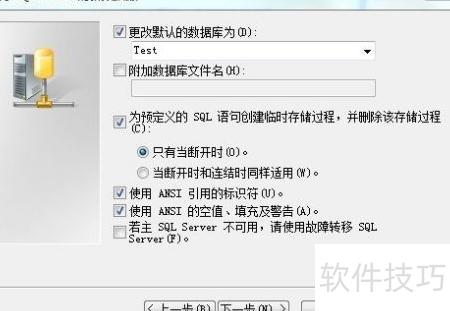

6、 选择目标数据库Test，保持其他选项默认，参照图示操作，点击下一步即可完成设置。

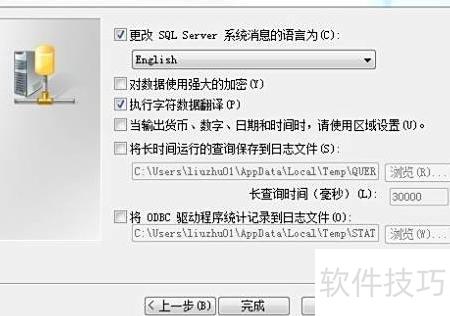

7、 选定语种后点击完成按钮即可。

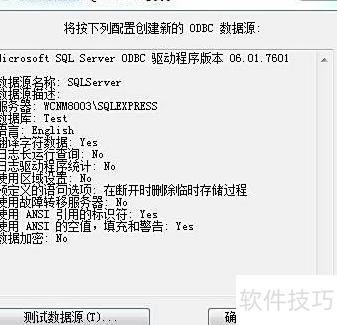

8、 最后点击测试数据源按钮即可。

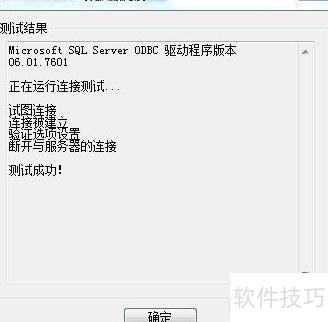

9、 随后弹出窗口，显示测试成功。

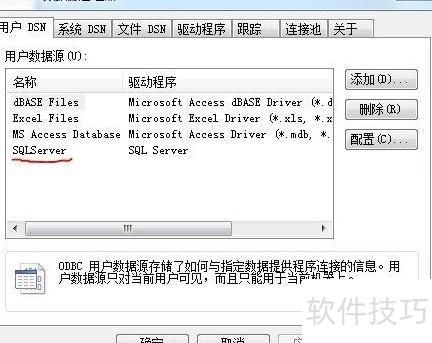

10、 新建数据源成功显示在列表中，任务圆满完成。
11、 LabVIEW通过LabSQL数据库工具包实现对SQL Server数据的访问，该过程主要依赖四个核心组件：ADO连接创建、ADO连接打开、SQL语句执行以及ADO连接关闭。使用时，工程师只需在字符串常量控件的数据源字段中输入DSN=SQLServer，其中SQLServer为配置ODBC数据源时设定的名称。随后，在SQL指令输入区域编写相应的SQL语句，即可完成对数据库的查询、插入、更新或删除等操作。整个流程简洁高效，无需复杂的编程，便于在测试与测量系统中快速集成数据库功能，实现数据的持久化存储与管理，适用于各类工程应用中的数据记录与分析需求。
12、 将LabSQL工具包复制到LabVIEW实际安装目录下的指定路径中，具体位置为：C:Program Files (x86)National InstrumentsLabVIEW 2014user.libLabSQL ADO functions。确保路径正确无误，避免因目录错误导致工具包无法正常使用。操作前请确认LabVIEW已正确安装，并关闭相关程序以防止文件写入失败，保证复制过程顺利完成。
13、 ODBC连接字符串的格式示例如下：
14、 其中，Driver指所选数据库驱动程序，server代表服务器名称，database是数据库名，Uid为登录用户名，Pwd则是对应密码。
15、 将LabSQL工具包复制到LabVIEW实际安装目录下的指定文件夹中，具体路径为：C:Program Files (x86)National InstrumentsLabVIEW 2014user.libLabSQL ADO functions。确保路径正确无误，避免因路径错误导致工具包无法正常使用，操作前请确认LabVIEW的安装位置是否与默认路径一致，必要时根据实际情况调整目标文件夹路径。
16、 OLEDB连接字符串的格式如下所示
17、 其中，Provider 指数据库驱动程序，server 代表服务器名称，database 表示数据库名，uid 为登录账号，Pws 是密码，Persist Security Info 用于设置连接成功后是否保留安全信息。这些参数共同构成数据库连接字符串，确保应用程序能正确访问指定数据库并管理安全配置。

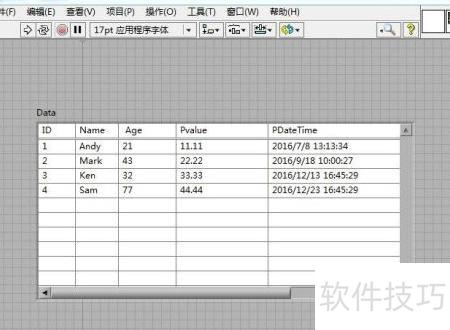

18、 创建一个名为Train的SQL Server数据库表，包含五个字段：ID（标识列）、Name（短文本）、Age（整数）、PValue（双精度数值）和PDateTime（日期时间类型），各列分别用于存储唯一编号、姓名、年龄、浮点数值及时间戳信息。
19、 SELECT语句用于查询表中的数据。
20、 从指定表中查询一个或多个列的数据，语法为：选择所需列名，来源表名。
21、 查询指定数据表中的所有字段内容信息。
22、 INSERT INTO 语句可向数据表中添加新记录。
23、 将数据插入表中所有列，语法为：INSERT INTO 表名 VALUES (值1, 值2, ..., 值n)。
24、 可指定目标列插入数据，语法为：INSERT INTO 表名 (列1, 列2, ..., 列n) VALUES (值1, 值2, ..., 值n)，按对应顺序将数据写入指定字段。
25、 用于更新表中已有数据的语句。
26、 修改指定表中满足条件的数据，将列1至列n的值分别更新为新值，仅限于某列等于特定值的记录。
27、 WHERE用于指定列在满足特定条件时才进行更新操作。
28、 删除表中数据行的语句。
29、 删除表中指定列等于某值的记录。
30、 当指定列满足特定条件时，才执行删除操作。
