RRT-500L全自动电容电感测试仪专为变电站现场检测并联电容器组中单个电容器的电容值而设计，有效克服了传统测量方式操作繁琐、效率低等问题。仪器具备测量简便、速度快、精度高、稳定性好及故障识别能力强等优点。其内置电流测量模块还可用于CVT、避雷器等电气设备的参数检测，实现一机多用，显著提升现场测试效率与适用范围，特别适用于复杂工况下的日常维护与故障排查工作。

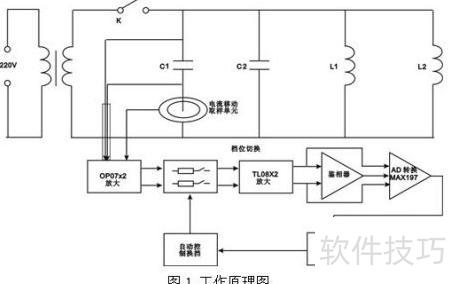

1、 在被测电容支路中设有电压和电流取样电路，分别采集电容两端的电压与电流信号。这些信号经各自放大电路处理后，送入鉴相器获取相位差信息，同时通过A/D转换器将模拟信号转为数字量，供CPU进行运算分析，从而精确得出电容值。由于引入了可移动的电流取样单元，实现了无需断开线路或拆卸连接线的便捷测量，极大提升了测试效率与操作安全性，适用于现场快速检测与维护作业。
2、 测量过程中档位自动切换，避免人为操作误差，确保了仪器运行稳定、数据重复性强，测量结果准确可靠。
3、 并联电容测试
4、 测试前须依要求正确接好电源线和信号电缆。
5、 把测试电压电缆的一端连接到仪器的电压输出端子。
6、 把测试电流信号线接入仪器的电流取样插口。
7、 连接测试仪器的220伏电源线。

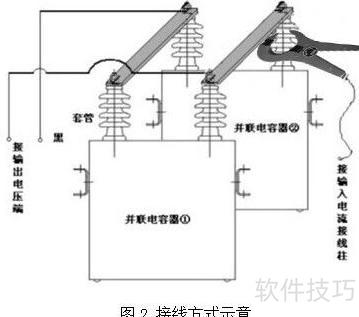

8、 将测试电压线夹持于电容器组两极母线，用钳形电流表在待测单台电容器套管位置进行电流采样。
9、 关闭电源开关。
10、 开机后屏幕应显示第一屏内容，若出现白屏现象，请立即按下复位键进行重置操作。
11、 将光标移至设置项，进入第三屏参数设置，选择等效阻抗为并联电容模式，按确认键保存设置后返回主菜单。
12、 将光标移至测量选项，按下确认键进入测量模式，把电压输出开关拨到通状态，开始电容测量，测量数值实时显示在液晶屏上。
13、 取下钳形电流表，依次卡接其他待测电容器，完成该相所有测量。
14、 测试完毕后，断开电源，将面板各开关复位，拆除全部接线，恢复初始状态。
15、 电抗器电感检测
16、 接线方式与测电容相同，仅将被测物更换为电感即可。
17、 开机后按下键，屏幕显示主菜单，将光标移至项，进入第三屏进行参数配置，选择为模式，确认并保存设置，返回主菜单。
18、 将光标移至测量选项，按下确认键进入测量模式。
19、 将电压输出开关拨至通状态，即可开始电感测量。
20、 电感测量需谨慎操作
21、 电感Q值越高，测量结果越精确。
22、 测量小电感（10mH以下）时，由于测试电压较高，应避免长时间通电。待读数稳定后立即关闭输出，以防大电流对仪器电源及被测电感造成损坏。
