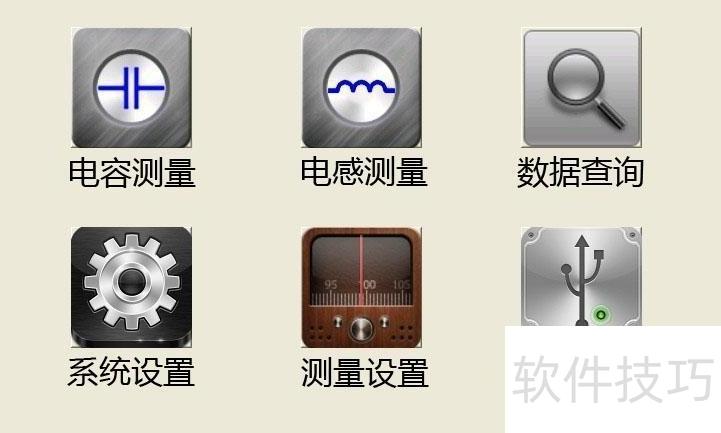

将AC220V电源线接入仪器面板的电源插座，开启面板上的电源开关，设备将显示开机欢迎画面。系统完成初始化后自动进入主界面，3.1所示。主界面包含六个功能选项，轻触对应图标即可进入相应的子界面进行操作。
1、 全自动电容电感测试仪使用说明
2、 界面概览
3、 将交流220V电源线接入仪器面板的电源插座，开启面板上的电源开关，设备显示开机欢迎画面，待系统完成初始化后自动进入主界面，3.1所示。界面上设有六个选项，轻触对应图标即可进入相应的子功能界面。
4、 主界面示意图
5、 系统配置选项

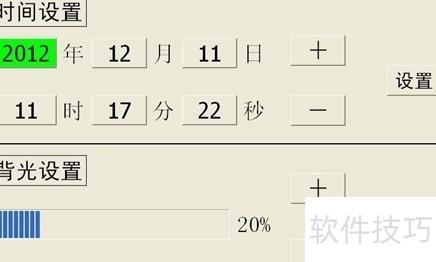

6、 点击系统设置图标进入设置页面，3.2所示，在此界面完成时间与背光的调整操作。
7、 先点击时间图标，再通过右侧的+或-调整时间，确认无误后点击设置按钮，即可完成时间设定。
8、 通过点击背光设置栏右侧的+或-按钮，可调节背光亮度，屏幕将实时显示调整后的效果。
9、 点击返回按钮，即可回到主界面。
10、 图3.2 系统配置界面
11、 测量设置方法

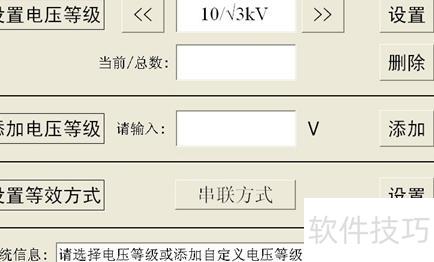

12、 在开展电容或电感测试前，用户需依据被测设备参数设定相应测量条件。通过点击主界面上的测量设置图标进入设置页面（见图3.3），该界面设有四个选项卡，分别为设置电压等级、添加电压等级、设置等效方式以及系统信息，用于配置测试所需各项参数。
13、 通过点击或按钮可选择所需的电压等级，系统将自动在系统信息栏显示切换电压等级完成的提示。确认选择后，点击设置按钮进行保存，此时系统会提示设置电压等级成功。界面中的当前/总数用于显示当前所选电压等级在全部电压等级中的序号位置。若需移除某个电压等级，可点击删除按钮，系统将在信息栏反馈删除成功的提示。当系统预设的电压等级无法满足使用需求时，用户可在添加电压等级区域自行添加所需值。具体操作为：在请输入输入框中填写目标电压数值，随后点击添加按钮，系统将完成新增并弹出添加自定义电压等级成功！的提示信息，新添加的电压等级即可投入使用。整个操作流程简洁直观，便于用户灵活配置电压参数。
14、 系统默认采用串联方式作为等效方式。若当前显示为串联方式，点击后将自动切换为并联方式；若当前为并联方式，点击则切换为串联方式。切换时，系统信息栏会实时更新并显示当前选定的等效方式。确认选择后，点击设置按钮完成操作，此时系统信息栏将同步提示设置等效方式成功，以表明配置已生效。整个过程操作简便，状态反馈清晰明确，便于用户实时掌握系统设置情况。
15、 点击返回按钮即可回到主界面。
16、 图3.3 测量配置界面
17、 电容测量方法
18、 在主界面点击电容测量进入测试页面，通过屏幕顶部选项卡选择接线方式，如Y型、Yn型、△型或Ⅲ型，本文以Yn型电容器的测试过程为例进行说明。

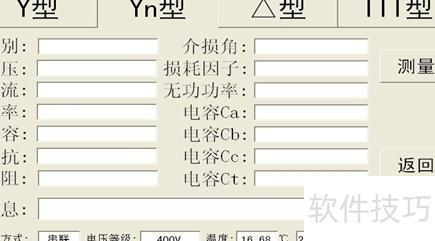

19、 在界面中选择Yn型后，系统将自动进入Yn型电容测试页面，具体显示3.4所示。
20、 图3.4 电容检测操作界面
21、 确认接线正确后，按下测量键，设备将自动执行A相测试（见图3.5）。

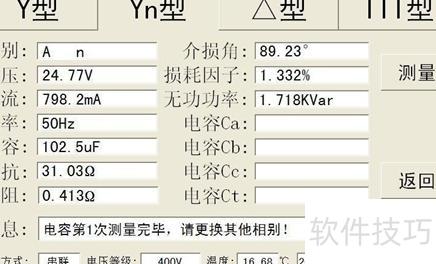

22、 图3.5展示A相测量结果

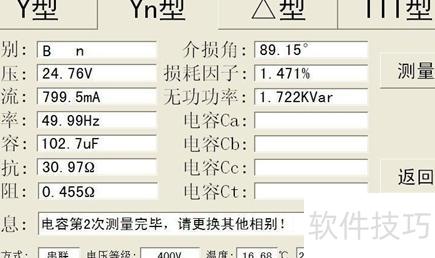

23、 更换B相后，手动操作并点击测量按钮，设备将自动执行B相的测试流程（见图3.6）。完成后再将接线切换至C相，再次点击测量，仪器会自动进行C相的检测。当三相测试全部完成后，界面3.7所示，信息区域将显示电容三种相别测试完毕，可继续测试或切换网络测试，同时保存按钮显现。此时，整个Yn型电容器组的测试工作已结束，用户可点击保存将当前测试数据存储，便于后续查阅。保存完成后，若继续测试新一组电容器，可直接点击测量进入下一轮操作；如需结束测试流程，点击返回按钮即可退出至主菜单界面，进行其他功能选择。
24、 图3.6 B相测量结果

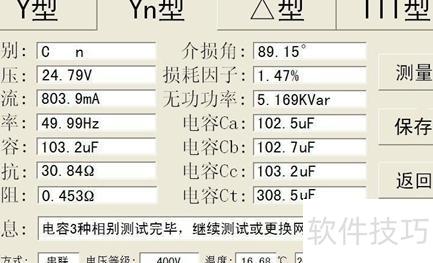

25、 图3.7C相测量结果
26、 每次测量一相后，须手动切换接线再测下一相。
27、 测量期间严禁返回测量设置界面修改参数，否则当前组数据将无法保存。
28、 电感测量方法

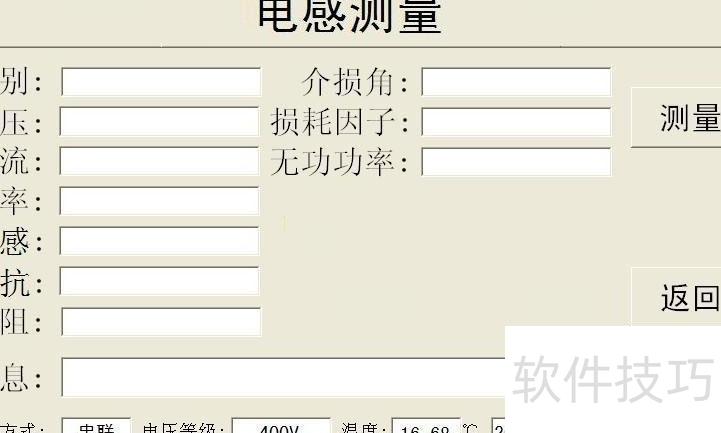

29、 在主界面选择电感测量图标，进入测试页面（见图3.8），检查接线正确后，点击测量开始操作，测试结束，点击保存以存储本次数据（见图3.9）。
30、 图3.8 电感测量操作界面

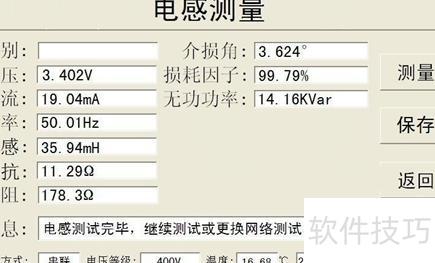

31、 图3.9 电感测量结果
32、 数据查询功能

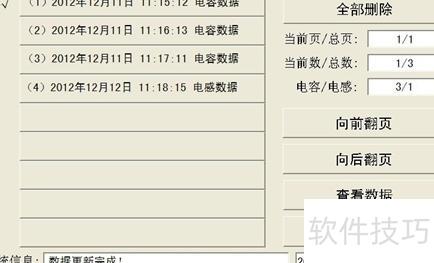

33、 仪器可存储最多200组测试数据，用户可在主界面点击数据查询图标，进入相应界面查看已保存的历史测量记录，具体操作参见图3.10。
34、 图3.10 数据检索示意图
35、 点击屏幕上的日期可选择需查看的数据，选中时日期前会显示√，确认后点击查看数据即可浏览所选历史记录，其显示界面与电容电感测量结果页面一致。
36、 点击返回键回到主界面。
37、 图3.10右侧栏说明信息含义
38、 电容与电感数据在查询界面合并显示，按保存时间先后排序，先保存的排在前面。
39、 当前页/总页中，当前页表示当前查看的数据页在所有页面中的序号，总页表示查询结果共包含的总页数。
40、 当前数表示所选电容或电感数据在全部数据中的序号，总数则代表所有电容或电感数据的总数量。
41、 电容表示电容类数据的总数，电感表示电感类数据的总数。
42、 点击全部删除可清除所有已保存的信息，请谨慎操作。
43、 数据通信技术
44、 连接好通信线缆后，开启仪器电源，待设备启动并显示图3.1主界面时，点击数据通信选项，进入图3.11所示的通信界面。此时可通过上位机读取已存储的历史测量记录，并进行后续的数据分析与整理，详细操作步骤可参考第四章关于上位机软件的说明内容。
45、 图3.11 数据通信界面示意图
46、 整机外观展示

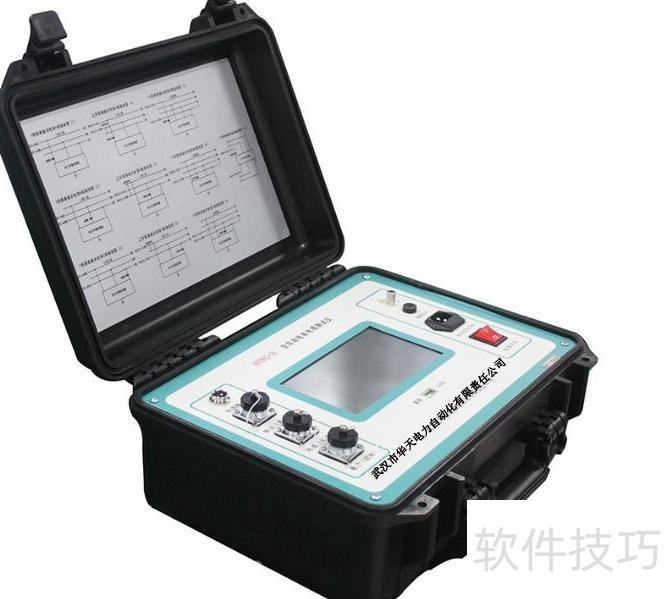

47、 全自动电容电感测试仪整体外观3.12所示。
48、 图3.12 整机外观渲染图
49、 使用全自动电容电感测试仪需注意安全事项
50、 禁止在通电状态下进行测量操作。
51、 电流钳需与仪器配套使用，使用后应及时放回附件箱内，防止损坏。
52、 测试线、夹子及电流钳口需保持清洁，确保接触良好，提升测试准确性。
53、 请使用与设备电源插座匹配的专用电源线。
54、 液晶屏亮度受温度影响可能出现变化，若显示不清，可进入系统设置调整背光亮度。
55、 仪器需在规定环境条件下运行，尤其测试导线应远离强电磁场，以防测量受到干扰。
56、 开箱后请核对装箱清单，确认物品齐全。使用前务必仔细阅读说明书，或在熟悉本仪器的人员指导下操作，以防因误操作造成不良后果。
