XG-500L全自动电容电感检测仪
1、 四、面板布局

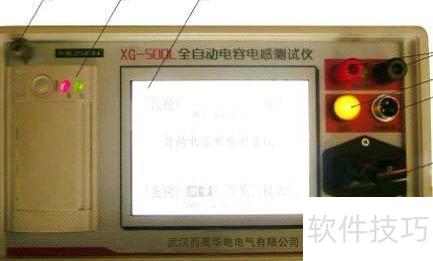

2、 图2 面板示意图
3、 接地端口
4、 打印机用于输出测量数据及波形图像。
5、 液晶显示屏
6、 输出电压接线端口
7、 按下此键可立即返回主菜单。
8、 电流测试钳插孔
9、 7：220V电源插座及开关
10、 鼠标按键功能说明
11、 通过左右旋转调节光标位置或数值大小，实现精准控制与功能切换。
12、 按下鼠标垂直键即确认所选功能。
13、 用于否定光标提示，则表示肯定光标操作。
14、 按下此键即可将屏幕上显示的测量数据打印出来。
15、 仪器侧面的电压开关需闭合后方可进行测量。
16、 五、接线方式
17、 并联电容测量方法
18、 测试前须按要求正确连接电源线和信号电缆。
19、 图3为接线方式示意图
20、 图4为仪器现场实测案例
21、 将测试电压线一端连接至设备的电压输出接口。
22、 把测试电流信号线接入仪器的信号输入接口即可。
23、 连接测试仪器的220V电源线。
24、 将测试电压线连接至电容器组两端母线，用钳形电流表在待测单台电容器的套管位置进行电流采样。
25、 关闭电源开关。
26、 开机后屏幕应显示第一屏内容，若出现白屏，请立即按下复位键重启设备。
27、 将光标移至设置项，进入第三屏参数设置，选择等效阻抗为并联电容模式，按下确认键保存设置后返回主菜单。
28、 将光标移至测量选项，按下确认键进入测量界面，拨动电压输出开关至通状态，开始电容测量，测量结果实时显示在液晶屏幕上。
29、 取下钳形电流表，依次夹在其他待测电容器上，完成该相所有测量。
30、 测试完毕后，断开电源，将面板各开关复位，并拆除全部接线。
31、 测量电抗器电感值
32、 接线方式与测电容相同，仅将被测物更换为电感即可。
33、 开机后按下键，进入主菜单，将光标移至项，切换至第3屏，将选项设为模式，按保存参数，返回主菜单界面。
34、 将光标移至测量选项，按下确认键进入测量模式。
35、 将电压输出开关拨至通位置，即可开始电感测量。
36、 测量电感需注意安全与精度
37、 电感Q值越高，测量结果越精确。
38、 测量小电感（10mH以下）时，因测试电压较高，通电时间不宜过长。应在读数稳定后立即关闭输出，以防大电流损伤仪器电源或被测电感。
39、 六、操作流程
40、 使用仪器前请详读说明书，确认接线正确且接地良好，以避免触电风险。
41、 以随机配置电容测量为例，介绍具体操作流程与步骤。
42、 连接试验线路，断开输出电压开关。
43、 设定参数
44、 开机后屏幕显示首屏内容，若出现白屏，请立即按下复位键。
45、 开机首屏，次屏启动设置
46、 需先设定参数，再选择电容串联或并联方式。
47、 将光标移至设置选项，确认后进入第三屏进行参数配置。
48、 第三屏内容可进行如下调整与优化
49、 第三屏设参数，第四屏存设置
50、 电压等级：通过点击鼠标键调整数值与单位（kV、kV/、V、V/）。
51、 根据电压等级确定电容容量的千乏值。
52、 通过旋转鼠标键选择并联电容或串联电感模型来设置等效阻抗。
53、 可选内置或钳形两种CT类型
54、 钳式模式可在线测量电容，需配合钳形表使用。
55、 现场测量电容时，若钳形表失效，可采用内部电流传感器，通常在变电站选择并联电容及钳式方式进行普通测量。
56、 完成上述操作后，继续转动鼠标，进入第四屏保存设置，点击确认返回主菜单。
57、 保存新参数：后续所有测试将依据此设定进行测量与计算。
58、 本次试验仅按当前参数进行测量计算，不保存设置，下次试验时需重新配置。
59、 开始测量
60、 测量前须先闭合输出电压开关，否则仪器无法运行。
61、 在主菜单界面，将光标移至测量选项，按下鼠标键确认进入测量显示界面。随后左右旋转鼠标，即可进入6所示的下一操作界面。
62、 第五屏为测量选项，第六屏用于保存测量数据
63、 待数值稳定后点击鼠标确认，显示图7。
64、 第七屏记录首个测量数据，第八屏存第二个测量值。
65、 移动取样电流钳表，依次测量各电容，重复操作后显示图8所示结果。
66、 测量结果含义如下所示
67、 C表示电容器的电容值，R表示其阻性分量。
68、 施加于待测电容的交流电压与流过它的电流。
69、 被测电容的品质因数Φ为容性与阻性分量间的相位夹角。
70、 测量时持续点击鼠标，可将数据实时保存于屏幕。
71、 第九屏存第三测量值，第十屏翻页切换显示模式。
72、 翻页切换显示模式
73、 翻至第10屏确认后，继续展示第11和第12屏内容。
74、 第11屏显示电容抗容频率，第12屏无波形数据列表。
75、 三种数据显示方式可供选择
76、 1）带波形的数值列表显示
77、 2）不带波形的数字列表
78、 3）电容容抗随频率变化展示
79、 保存数据信息
80、 试验结束后可保存数据，便于日后查询使用。
81、 在第十屏确认退出，进入第十三屏，点击确认后跳转至第十四屏，再次确认退出后抵达第十五屏，即可完成数据保存操作。
82、 第13屏与第14屏分别执行数据保存操作。
83、 第十五屏执行数据保存操作三，第十六屏进行数据保存操作四。
84、 打印文件操作
85、 任意显示打印提示的界面，点击鼠标即可确认并开始打印。
86、 第17屏确认打印后，打印机即开始工作；继续垂直移动鼠标，可使打印纸空走两格。
87、 第十七屏执行打印一，第十八屏执行打印二。
88、 查询数据信息
89、 将光标移至首屏开机界面，点击查询进入第19屏菜单，通过鼠标选择所需查询的数据记录组号即可获取相关信息。
90、 第十九屏查菜单一，第二十屏查菜单二
91、 左右移动可在选定的第*组存储器中执行减一或加一操作。
92、 第21屏查菜单，第22屏执行复位
93、 复位操作步骤
94、 当仪器出现白屏、死机或软件故障时，按下复位键确认后将返回开机界面，可重新启动并开始测量。
95、 校准操作步骤
96、 仅限厂家操作，用户无密码无法访问。
97、 仪器出厂前已校验，用户无需自行操作。
98、 七、配件明细
99、 XG-500L测试仪一台
100、 日本产2413F型带线电流表一块
101、 一根测试电压用电缆
102、 一根220伏电源线
103、 5个5A保险管
104、 一根接地线
105、 背光调试用小螺丝刀一把
106、 除锈锉刀一把
107、 参考电容一个
108、 每件产品附合格证一份
109、 打印纸两卷
110、 附说明书一份
