吸收电容在电路中起到类似低通滤波器的作用，能有效抑制电压尖峰。常用于含有绝缘栅双极型晶体管的电路中，消除因母排杂散电感产生的过电压，从而保护器件免受损坏。
1、 吸收电容在电路中起到类似低通滤波器的作用，能有效抑制电压尖峰。常用于含有绝缘栅双极型晶体管的电路中，消除因母排杂散电感产生的过电压，从而保护器件免受损害，提高系统稳定性与可靠性。
2、 电容结构特性分析

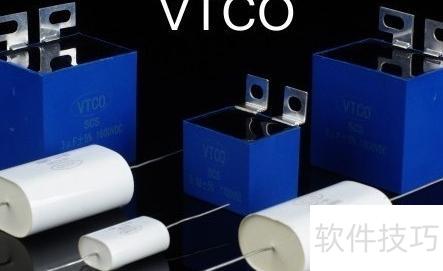

3、 采用双面金属化薄膜内串结构，结合独特的内部布局与端面喷金工艺，实现低感抗特性。多引线设计有效提升纹波电流承受能力，具备优异的高电压变化率和过压耐受性能。适用于IGBT缓冲电路中的浪涌吸收及各类高频谐振回路，性能稳定可靠。电容由双层金属化膜构成，采用内部串联方式连接。
4、 采用阻燃塑料外壳与环氧树脂密封，满足UL94V-0防火标准。
5、 尺寸适配多种IGBT保护需求
6、 吸收电容功能解析
7、 母线电感以及缓冲电路内部存在的杂散电感，对IGBT电路，特别是大功率应用场合，具有显著影响，应尽可能降低。减小这些电感需采取综合措施：首先，应尽量缩短直流母线的长度，以减少回路面积；其次，缓冲电路应紧邻IGBT模块安装，缩短连接路径；再次，应选用低电感特性的聚丙烯无极电容、与IGBT特性匹配的快速缓冲二极管，以及无感结构的泄放电阻，从元件层面抑制电感效应。此外，还可结合其它优化手段进一步提升效果。当前，缓冲电路的实现方式多样，包括采用分立元件搭接、印制电路板布线，以及将缓冲电容模块直接集成于IGBT模块之上。其中，最后一种集成化方案不仅缩短了电气距离，还减少了连接环节，有效降低了整体杂散电感，充分体现了紧凑布局和低感器件的优势，因而具备最佳的缓冲性能，能更有效地吸收电压尖峰，保障IGBT在高频开关过程中的安全稳定运行，是高功率密度系统中较为理想的解决方案。
