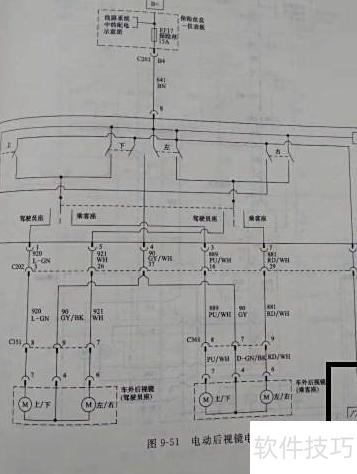

如今汽车电路日益复杂，掌握电路图是维修关键，本文将介绍如何识读通用汽车后视镜的电路图。

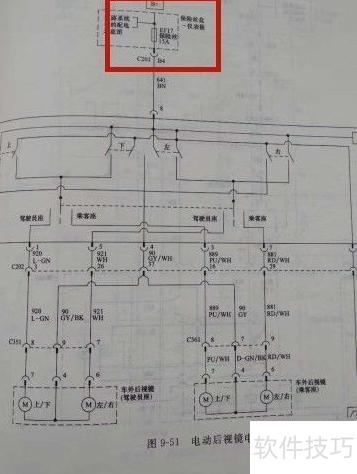

1、 一根保险丝
2、 电路图显示仅有一个保险丝负责控制整个后视镜电路，一旦该保险丝损坏，整个系统将无法运行。实际检测时还需重点关注C201插头，因其针脚易发生接触不良或损坏等故障，影响电路正常工作。
3、 后视镜控制开关
4、 该电路图中的后视镜开关结构较为复杂，集成了调节镜面方向及左右选择的按键。驾驶员通过切换开关位置调整两侧后视镜角度，维修人员则依据具体故障表现判断开关是否正常工作。

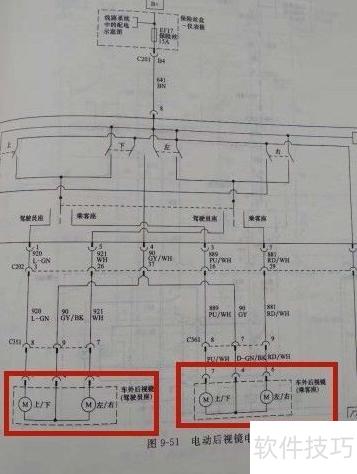

5、 后视镜
6、 车外配备两个后视镜，内部设有四个电机连接镜面，通过电机上下左右转动调节镜片角度。
7、 接地。
8、 汽车电路维修时，接地点常被忽视。笔者曾因未仔细检查接地点而多次误判故障。该电路图虽仅设一个接地点，但各动作电路均依赖其正常工作，凸显其重要性。

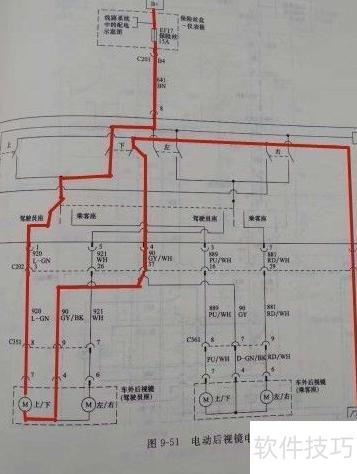

9、 驾驶员侧后视镜上调节电路。
10、 当车主需要调节左侧后视镜上下角度时，应先将位置开关拨至驾驶员侧，再按下调整开关的向上按钮。此时电流路径为：保险丝经开关内部上触点，传至920插头1号脚，进入电机7号脚，流经上下方向电机后由4号脚输出，完成驱动动作。

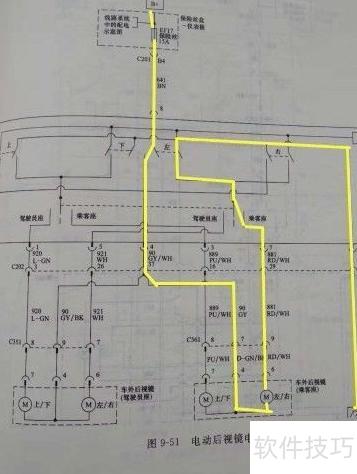

11、 调整乘客侧后视镜向左的电路。
12、 电流由保险丝出发，经开关内部电路流向位置开关（置于乘客侧）及左侧调节开关，通过左右电机后返回开关电路并接地，电机启动，驱动镜面向左转动。
