在TCP/IP协议体系中，数据链路层通过MTU（最大传输单元）规定了单次可传输数据包的最大尺寸，该长度不包含数据链路层帧头。例如，以太网的MTU为1500字节，而整个数据帧的最大长度则为1512字节，其中额外的12字节用于帧头信息。当需要发送的IP数据报长度超过MTU限制时，IP层必须将数据报分割成多个符合MTU大小的片段，这一过程称为分片。若未进行合理分片，超出MTU的数据将无法在网络中正常传输，导致发送失败。因此，MTU在数据通信中起到了关键的限制作用，确保数据能够顺利通过底层网络传输。
1、 所示网络结构中，从R1执行ping -f -s 1472 12.1.1.2可正常通信，但当数据包大小设为1473时，无法成功ping通目标地址12.1.1.2，表明存在MTU限制导致分片被丢弃。
2、 在R1上执行ping命令时，若去掉-f参数，使用ping -s 1473 12.1.1.2同样可以实现通信。

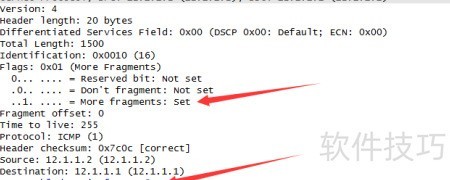

3、 在R1的ge0/0/0接口使用Wireshark抓包，分析s1473数据分片后的传输过程。
