IP地址划分及数据包结构组成
1、 第一步：检查本地网络连接情况
2、 ipconfig命令可显示本机网络配置详情，如IP地址、MAC地址、网关及DNS设置等，常用于网络诊断与信息查询。
3、 按下运行键输入cmd，打开命令提示符后键入ipconfig /all，查看网络配置信息，操作界面所示。
4、 查看运行结果，获取本机IP地址和子网掩码信息。
5、 所示，执行ipconfig /all命令后，显示了主机名、节点类型及网络接口的详细配置信息，包括IP地址、子网掩码、默认网关和物理地址等参数，清晰反映了当前网络适配器的设置状态。
6、 设备硬件地址为 B0-83-FE-5F-1F-DE，用于网络通信中的唯一标识。
7、 DHCP功能尚未开启
8、 IP地址为172.20.0.11，位于内网段中。
9、 包括子网掩码、默认网关及DNS服务器等设置。
10、 第二步：通过网络协议分析工具抓取并解析IP数据包。
11、 在本地计算机启动网络协议分析工具，点击工具栏的开始按钮，运行一段时间后点击结束即可完成抓包。

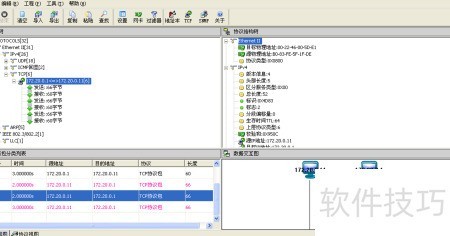

12、 选取捕获的数据包中的IP数据包进行详细分析，所示。
13、 第三步：通过网络协议编辑工具构造并发送IP数据包。
14、 在本地计算机启动网络协议编辑工具，通过工具栏点击添加来创建一个新的IP数据包。
15、 在地址本中查找本机MAC地址，选中后点击确定，即可将源物理地址填入。
16、 填写目标物理地址时，可从地址本中选取主机B的MAC地址，通过左键点击并确认将其添加至地址栏。
17、 输入类型或长度字段，其值应设为0800。
18、 配置完毕后，数据包编辑区域将显示IP层各字段及默认数值。
19、 依据地址本记录，解析捕获数据中MAC地址与IP地址的对应关系。
20、 在目标主机上运行协议分析器，观察交互序列图，以掌握PING程序的通信流程，具体所示。
21、 第四步：统计本地IP数据包信息
22、 netstat命令可展示IP、TCP、UDP及ICMP协议的统计信息，常用于检查本地计算机各端口的网络连接状态，帮助分析网络通信是否正常。

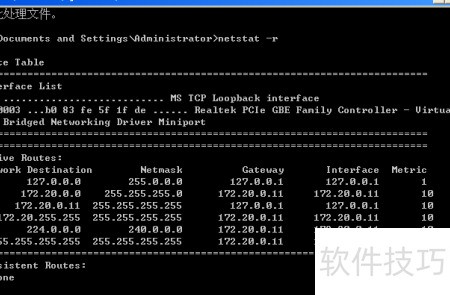

23、 在命令行中执行 netstat –r 命令，查看并记录本机路由表中的默认网关IP地址，结果所示。

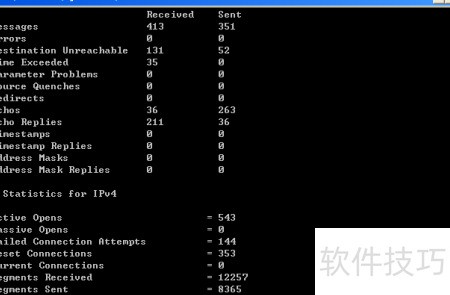

24、 在命令行中执行 netstat –s，进入IP协议统计部分，查看本机已接收和发送的IP数据包数量，具体数值所示。
25、 通过netstat –s命令的输出，可获取TCP、UDP、IP及ICMP等协议的数据收发统计情况。图中展示了IPv4接收数据包总数、出错数据包数量等相关信息，有助于分析网络通信状态和排查潜在问题。
