CAD地形图中线条表示地形轮廓与高程，符号代表地物特征，如植被、建筑与水系等。

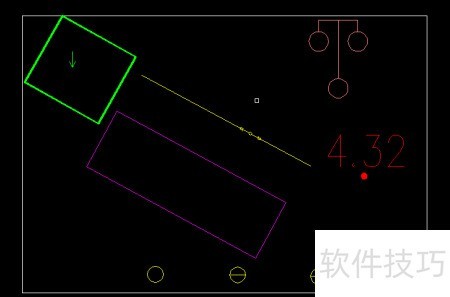

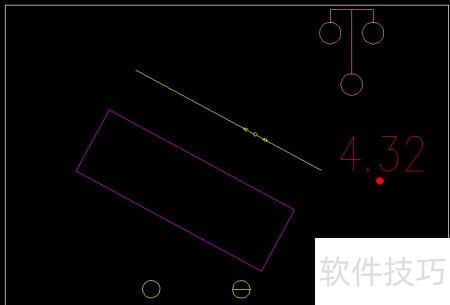

1、 CAD地形图中，洋红色方块代表房屋，黄色线条通常表示电线走向。
2、 地形图中常用象形符号表示地物，如右上角形似路灯的图标，即代表实际中的路灯位置。
3、 地形图上无符号的黄色圆圈代表用途不明的检修井，即测绘过程中未能查明其具体功能或用途的井位。
4、 图中带—号的黄圈代表上水检修井，带+号的黄圈则表示下水或雨水检修井。
5、 图中右侧数字4.32下方的圆点代表绝对标高，即以黄海平均海平面为零点起算的高度。
6、 图中绿色方块内带箭头的图形一侧代表水田，即用于种植水稻等需水作物的农田。
