CAD中手动绘制地形剖面图的方法

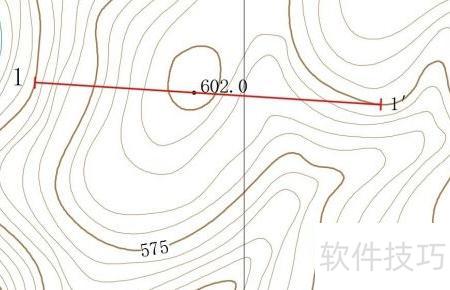

1、 沿图中红线绘制地形剖面图，先确定起点高程。剖面线1-1′起始点为550米，等高距5米，依此逐点描绘地形起伏变化。

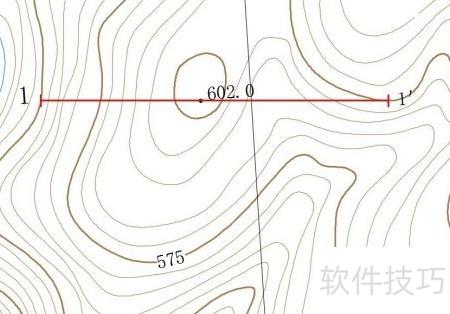

2、 旋转地形图，使剖面线呈水平状态。

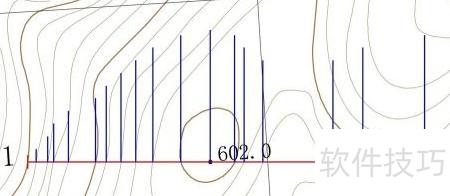

3、 在剖面线与地形线相交处作辅助线，依据起点与交点间等高线的高程差确定长度。若下一条等高线较起点高5米，向上绘5米辅助线；若低5米，则向下绘制。同时需准确标出山顶最高点与鞍部最低点的位置，确保地形起伏表达准确。

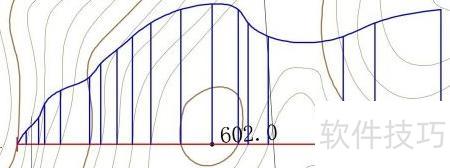

4、 绘制完辅助线后，用样条曲线依次连接各顶点。
5、 将绘制好的样条曲线与剖面线复制至空白区域，依据剖面线起始点的标高，标注对应剖面图的标高，即可完成操作。
