南方Cass是一款功能强大的专业测绘软件，以面向GIS为核心特点，全面实现了数字化成图系统与GIS之间的无缝对接。其关键技术支撑包括基于属性编码的骨架线实时编辑、简码自定义以及GIS用户码个性化设置等。这些功能大大提升了数据处理效率与精度。接下来将为大家详细介绍使用CASS绘制纵断面图的具体操作方法与实用技巧，帮助用户更高效地完成测绘任务。
1、 如何在CAD与CASS界面之间进行切换操作

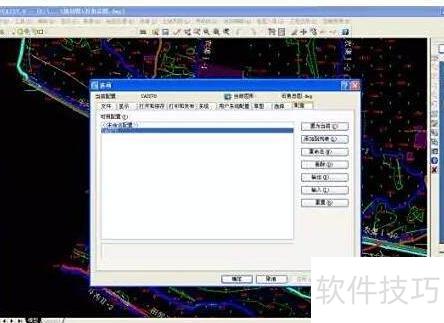

2、 在窗口空白处右击，选择选项中的配置，双击未命名配置即可在CAD与CASS界面间切换，操作示意图如下所示。
3、 二、纵断面操作步骤详解

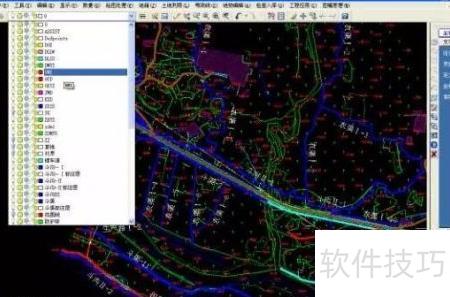

4、 创建高程点数据文件

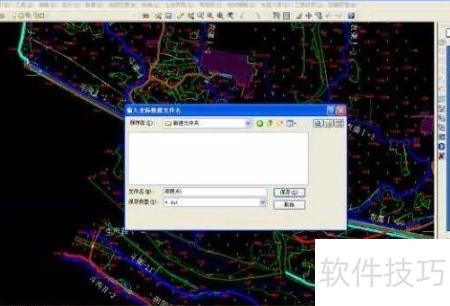

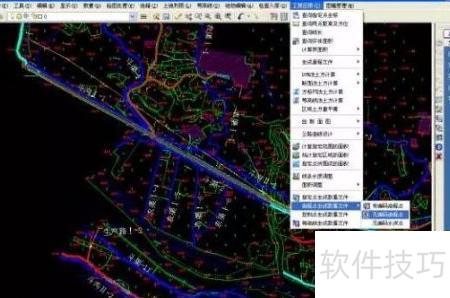

5、 进入高程点所在图层（如GCD），通过工程应用生成高程数据文件，选择无编码高程点，设定保存路径并命名后完成导出。
6、 接着输入高层点所在的图层名称，之前查看为GCD，直接在键盘输入GCD，按两次回车确认，此时名为高程点.dat的文件已成功写入数据。
7、 生成行驶记录文件

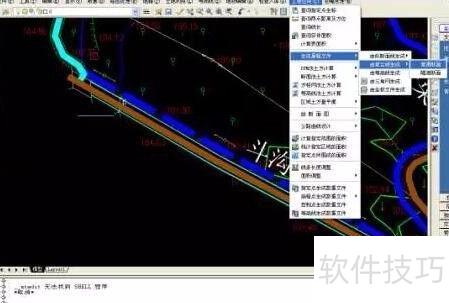

8、 生成复合线里程文件，用于工程应用中的普通断面处理。

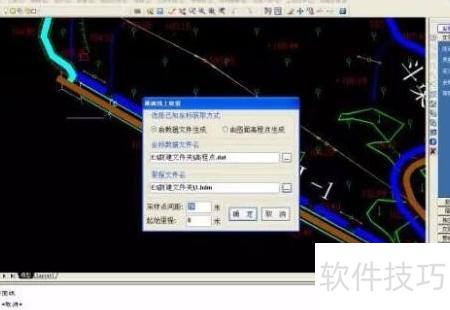

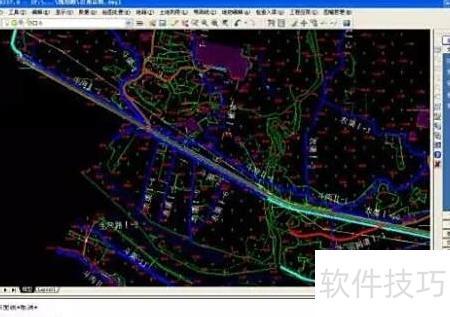

9、 以斗沟Ⅰ-1为例，选取规划图中的复合线（如沟渠或道路），选中后弹出设置窗口。在其中指定先前创建的高程点文件作为坐标数据源，里程文件可自行命名，建议简命名为1。采样点间距决定纵断面里程点的密度，间距越大点越少，越小则越多，可根据需要灵活设定。
10、 生成纵向剖面图

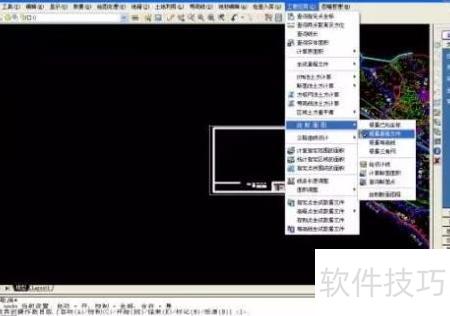

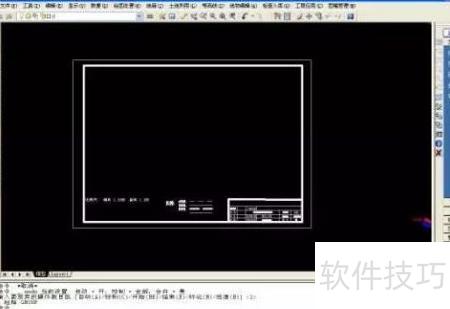

11、 先绘制纵断面图框
12、 依据里程文件绘制工程断面图

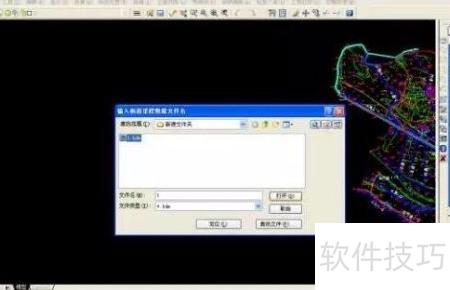

13、 请选择之前保存的里程文件进行加载。
