本文介绍如何利用NI Vision Assistant（视觉助手）创建并导出LabVIEW VI程序。该工具可将图像处理流程直接转换为标准的LabVIEW代码，生成的VI文件完全兼容LabVIEW开发环境，支持无缝集成与调试。用户只需在视觉助手中完成算法设计、参数配置及效果验证，即可一键导出功能完整、结构清晰的VI源程序，便于后续嵌入更复杂的测控系统或自动化应用中，显著提升机器视觉项目的开发效率与可维护性。
1、 本文以NI Vision Assistant软件中的机器视觉—查找圆形边缘处理函数为例进行说明。该功能专用于精准识别图像中物体的圆形轮廓，广泛应用于工业检测、定位与测量等场景，具备高鲁棒性和实时性特点。

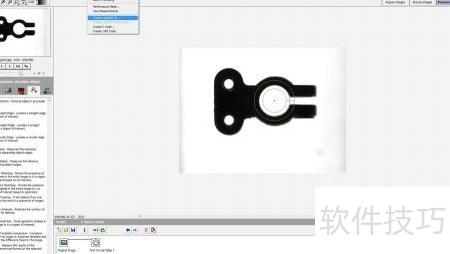

2、 在菜单栏中选择工具→创建LabVIEW VI。

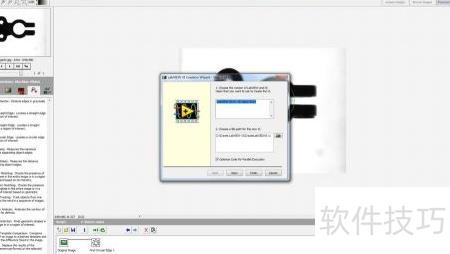

3、 首先，确定用于开发虚拟仪器（VI）的LabVIEW版本及配套NI软件版本；其次，指定新VI文件的保存位置与文件名称；启用并行进程执行优化功能，以提升多任务处理效率和程序运行性能。该设置有助于充分利用多核处理器资源，使各独立任务模块更高效地同步运行，从而缩短整体执行时间，增强系统响应能力与稳定性。整个流程兼顾开发灵活性与运行效能，适用于对实时性与计算密集度有较高要求的应用场景。

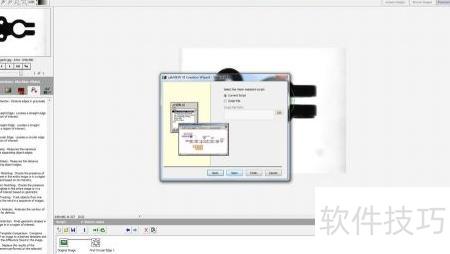

4、 请选择用于生成LabVIEW VI的脚本：可直接使用当前已加载的脚本，也可从外部导入脚本文件。若选择后者，需点击路径浏览按钮，在弹出窗口中定位并选取待转换的脚本文档。系统将依据所选脚本内容自动生成对应的LabVIEW虚拟仪器程序。

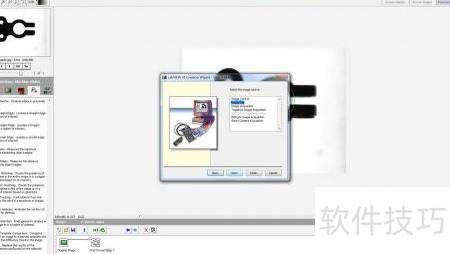

5、 图像来源选项包括：图像控件、图像文件、图像采集、触发式图像采集、IEEE 1394（即火线）图像采集、IMAQdx驱动图像采集，以及智能相机图像采集。其中，图像控件适用于界面中嵌入的静态或动态图像显示；图像文件支持从本地或网络路径加载BMP、JPEG、PNG等常见格式图像；图像采集用于连续获取摄像头或采集卡的实时画面；触发式图像采集则在外部信号（如光电开关或PLC脉冲）控制下精准捕获单帧图像；IEEE 1394图像采集专为火线接口设备设计，兼顾带宽与同步性；IMAQdx图像采集基于NI公司标准驱动，兼容USB3 Vision、GigE Vision等多种工业相机协议；智能相机图像采集直接对接集成图像处理功能的嵌入式视觉系统，可实现边缘端快速分析与采集一体化。

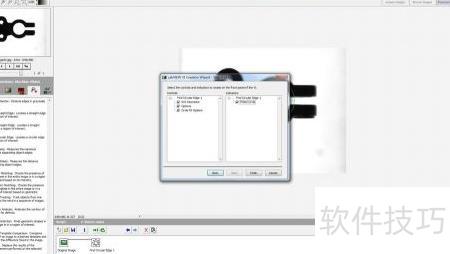

6、 在VI前面板上，选择需展示的输入控件（如旋钮、文本框等）与输出显示控件（如波形图、数值显示等），确保它们能准确反映程序的数据交互需求。合理布局这些控件，兼顾操作便捷性与界面清晰度，为后续程序逻辑设计奠定基础。

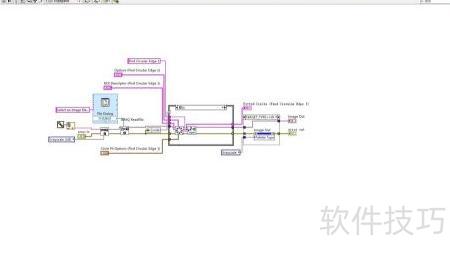

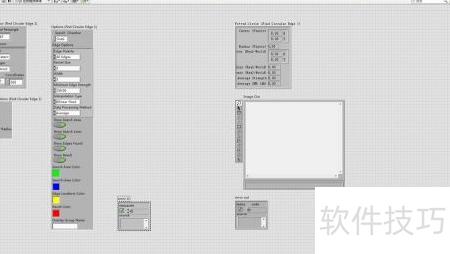

7、 LabVIEW前面板与程序框图所示。

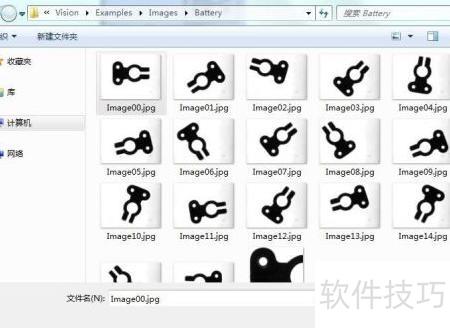

8、 点击工具栏的运行按钮，选择待处理的图像文件。

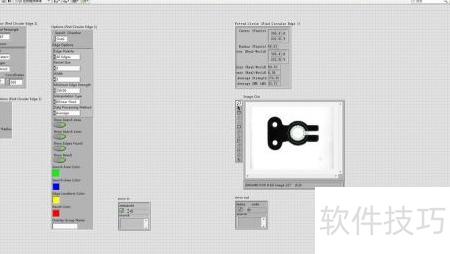

9、 图像处理结果将保存在拟合圆（查找圆形边缘1）簇控件中，用户可根据实际需要从中提取所需数据。
