2、 首先启动AutoCAD软件，进入绘图界面；接着选择轴网柱子→绘制轴网功能，完成轴网设置，为后续绘图操作提供精准定位基准。

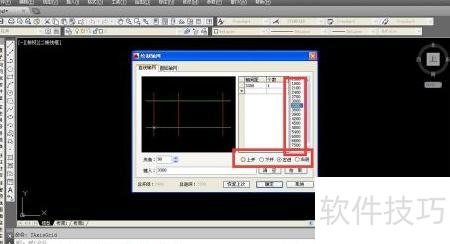

3、 在弹出的轴网设置界面中，可输入具体数值设定轴网间距，并选择轴网引入方式——包括上下开启或左右进入，建议根据实际需求尝试不同选项，选取最适宜的布置方案。

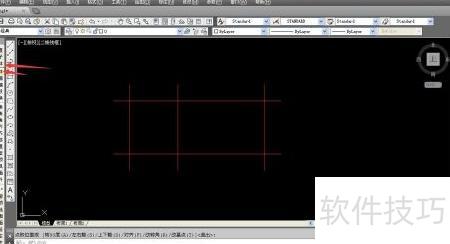

4、 轴网设置完成后，点击确定，在绘图区合适位置单击鼠标左键定位并放置轴网，随后即可开始绘制墙体。
5、 在左侧工具栏点击墙体—绘制墙体，将弹出设置窗口，可在此调整墙体宽度等各项参数。

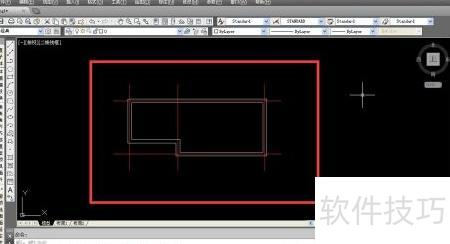

6、 完成墙体参数设置后，将鼠标移至轴线，系统会自动吸附对齐；单击确定转折点，即可连续绘制墙体。
7、 墙体绘制完成后，即可在其上布置门窗。门窗须依附于墙体，不可独立存在，因此墙体轮廓必须准确、连续且符合实际构造要求。
8、 在左侧工具栏点击门窗→门窗，启动门窗布置功能，左上角将自动弹出设置窗口，按提示完成参数配置即可。

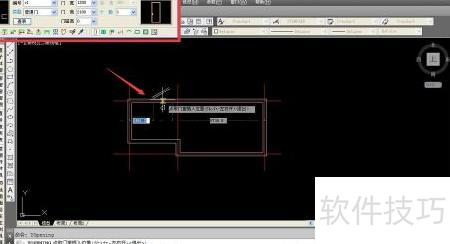

9、 完成基础数据设置后，点击任一墙线（由两条平行线构成），即可预览门窗放置效果；确认位置无误后，单击鼠标左键即可完成门窗定位。
10、 这样就能放置门窗了。在左上方窗口下方的快捷操作栏中，可切换门窗类型，选择安装门或窗。

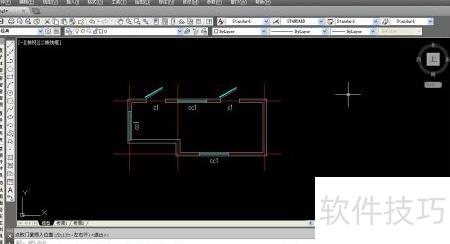

11、 门窗布置方式一致，放置完成后即可标注。标注须依附于墙体，无门窗的墙体无法进行此项操作。

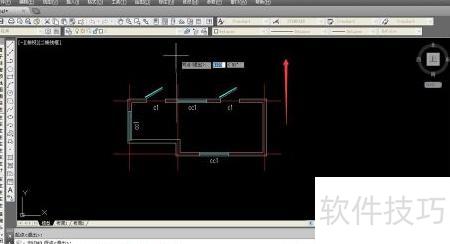

12、 在左侧工具栏中点击尺寸标注→门窗标注，启动该命令后，系统将提示选择墙线，请将鼠标移至墙线内部区域。

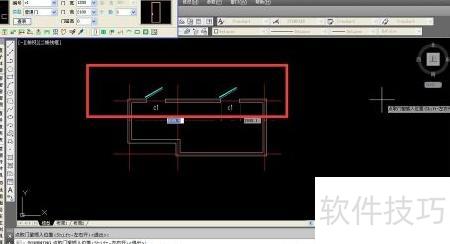

13、 将鼠标移至墙线内侧点击并拖动，使虚线穿过目标墙体，松开鼠标后，系统即自动识别并选中该墙体。

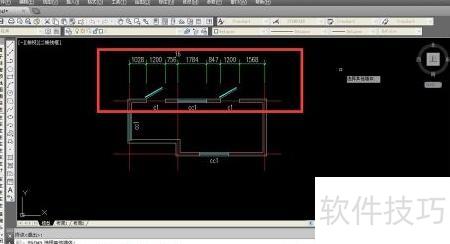

14、 系统会自动为所选墙体上的门窗添加尺寸标注，标注数据的位置以引出线的终点为基准。因此，绘制引出线时务必从室内空间向外部延伸，这样才能确保所有尺寸标注准确显示在空间轮廓之外。
15、 按相同方法可依次完成其余墙体的详细标注。无门窗的墙体无法进行标注。标注以墙体为基准，门窗作为分隔点，用于标示门窗尺寸及其间距。标注线默认显示为绿色，标注数值则默认为白色。
