本文将经前期处理的齿轮模型导入ANSYS开展数值求解分析。
1、 在ANSYS中导入已完成前处理的齿轮模型后，于两齿轮啮合中心区域建立一个MPC控制节点。具体操作为：进入建模模块，依次选择创建→节点→在当前坐标系中，生成一个临时节点，作为后续定义MPC绑定接触关系的参考点，以准确模拟齿轮间的运动约束与力传递行为。

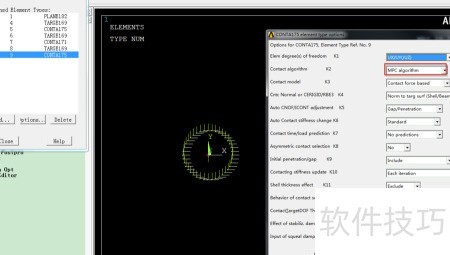

2、 点击Contact Pair→Create，建立中间节点与外围一圈节点之间的MPC绑定接触关系。

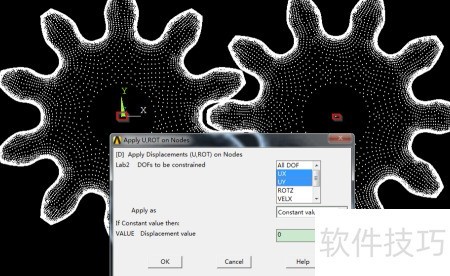

3、 对两个齿轮中心的控制节点施加位移约束，限制其X和Y方向的自由度。具体操作路径为：Solution → Define Load → Apply → Displacement → On Nodes。
4、 在从动轮的控制节点上施加绕Z轴的转矩，以模拟齿轮啮合时所受的阻力；同时，在主动轮的控制节点上施加与从动轮旋转方向相反的位移约束，用以表征其驱动作用。荷载设置操作路径为：依次点击Solution→Define Load→Apply→Displacement、Force/Moment→On Nodes，按要求完成相应参数输入与加载。

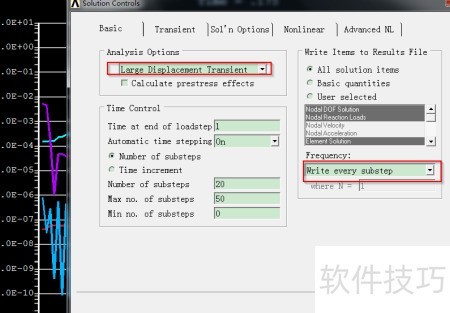

5、 点击Solution→Sol’n Controls，设置求解参数以输出全部计算步，确认后点击OK。随后在命令窗口输入solve并执行求解操作。
