手把手教你用SolidWorks建模，并在Workbench中完成静力分析，全程配图详解，轻松掌握仿真流程。

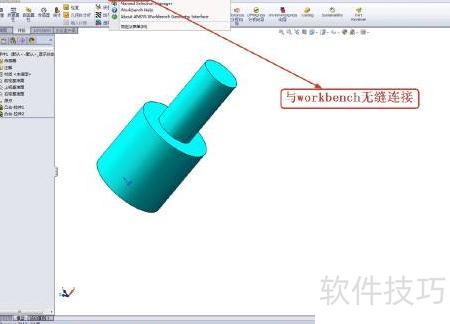

1、 在SolidWorks中完成模型创建并保存后，点击界面顶部的Workbench按钮即可。

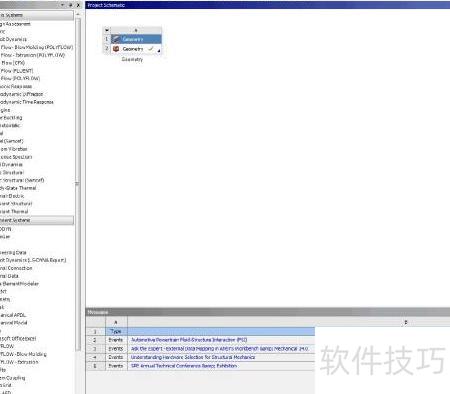

2、 已成功进入Workbench界面，模型显示已导入其中。

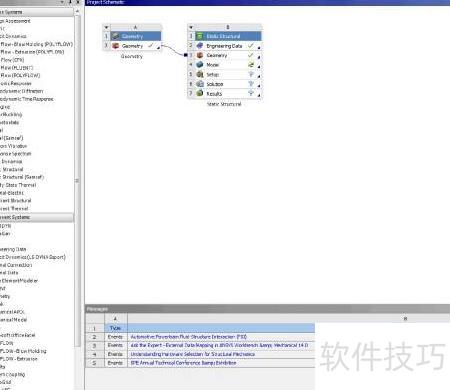

3、 选择静态结构模块，按住鼠标左键拖曳至指定位置后松开。

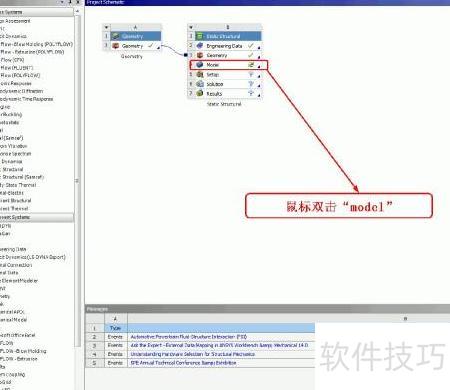

4、 双击model进入前处理模块。

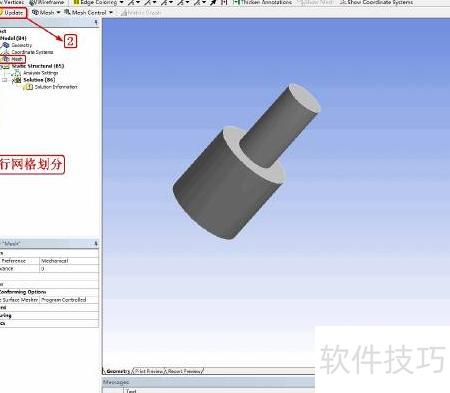

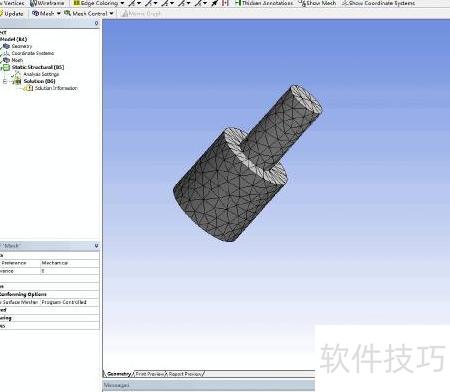

5、 点击mesh，再点击update，执行网格划分操作，完成后效果所示。

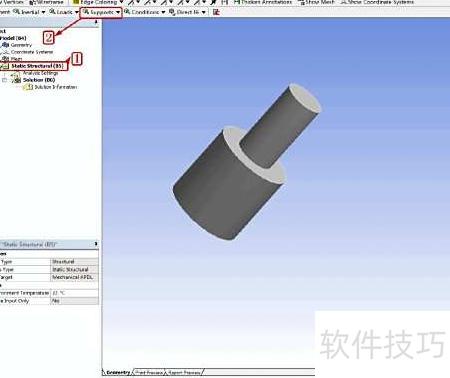

6、 首先点击static structure，接着点击supports打开下拉菜单，从中选择displacement选项，此时界面将显示相应设置页面，所示。

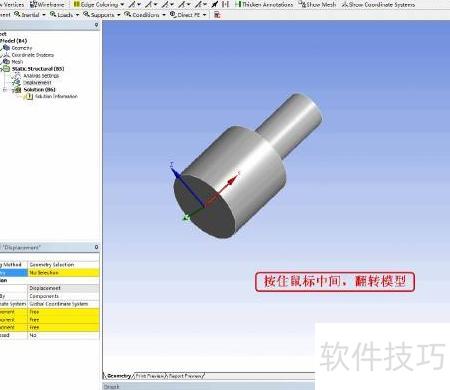

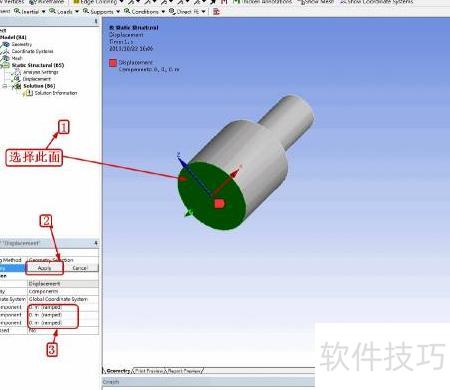

7、 按住鼠标中键旋转模型以便观察，选中图示曲面后点击应用，再将该面在X、Y、Z三个方向上的位移值均设为零。

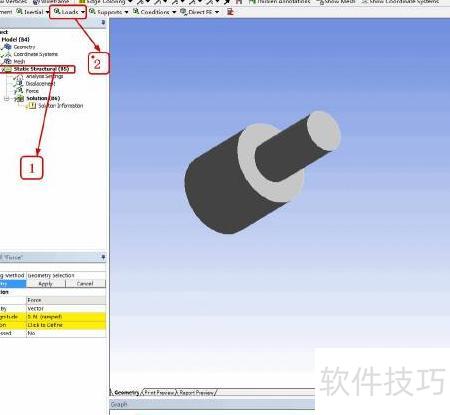

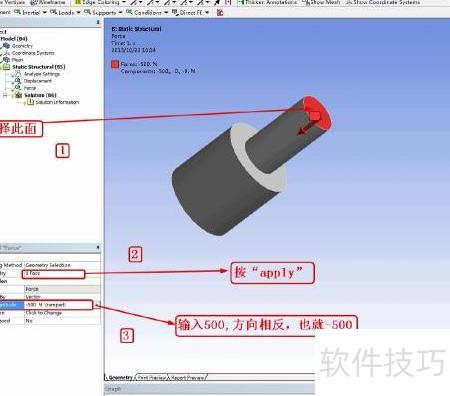

8、 点击静态结构，再点击载荷打开下拉菜单，选择力选项。随后选取图中所示的面，单击应用按钮；接着在参数设置中将载荷大小设为500，方向设定为负向。

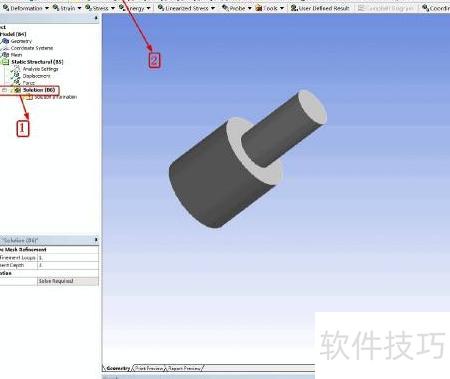

9、 请解答，选择solution或solve。
10、 求解完成后，进入Solution模块，插入等效应力（von-Mises应力）以查看应力分布与变形情况，随后点击Solve执行计算，具体操作步骤所示。

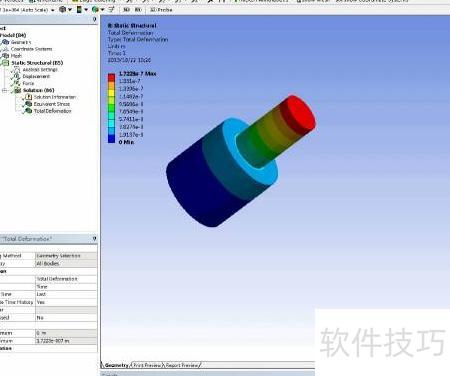

11、 查看应变时，进入Solution模块，依次选择Deformation→Total，最后点击Solve，以获取并显示结构的总变形结果。
12、 观看动画
