机械行业从业者在制图过程中常需精确测量角度，万能角度尺正是这类通用量具。掌握其正确使用方法是提升绘图精度的关键。由于操作涉及多个部件的协同调节与读数技巧，必须通过反复实践才能熟练运用。本文将系统介绍该工具的基本结构与规范操作步骤，帮助使用者快速理解并准确应用，确保测量结果可靠、高效。
1、 测量0～50°角度时，需同时安装角尺与直尺，将被测工件置于二者测量面之间进行读数，具体操作方式所示。

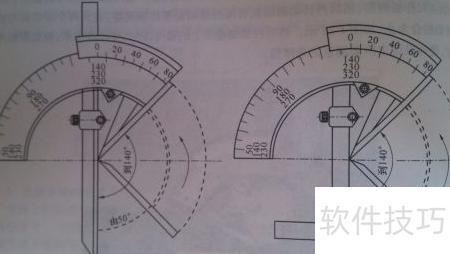

2、 本工具可测量50°至140°范围内的角度。一种方法是卸下角尺，安装直尺，使其与扇形板牢固连接；将工件待测部位置于基尺与直尺的测量面之间即可完成测量。另一种方法无需拆卸角尺，只需取下直尺与卡块，再将角尺向下拉移，直至其短边与长边的交线精确对齐基尺的尖棱；此时将工件被测部分置于基尺与角尺短边的测量面之间进行测量，操作简便、定位准确。
3、 测量140°至230°的夹角时，需拆下直尺与卡块，仅安装角尺，并将其向上推移，使角尺短边与长边的交线精确对齐基尺的尖棱。随后，将工件待测部位置于基尺与角尺短边的侧面之间，即可完成角度测量。

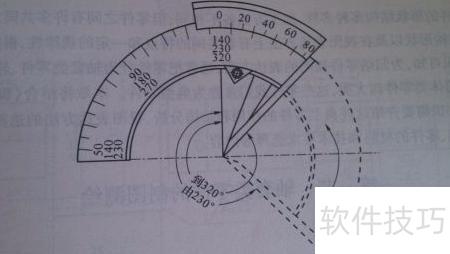

4、 测量230°～320°角度时，需拆下直尺、角尺及卡块，仅保留扇形板与带基尺的主尺。将被测工件置于基尺与扇形板的测量面之间，即可进行准确测量，具体操作方式参见示意图。
