光纤收发器是一种光电转换设备，可将以太网电信号与光信号相互转换。它通过把电信号调制成光信号，在多模或单模光纤中进行高速传输，有效克服了传统铜缆传输距离短的局限。借助光纤介质的低损耗与高带宽特性，该设备支持以太网在保持千兆乃至万兆级传输速率的同时，实现数公里至百余公里的远距离通信，显著拓展了局域网的覆盖范围与部署灵活性。

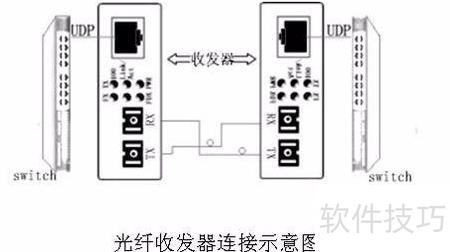

1、 光纤收发器应用示意图所示，光纤成对使用，其光口输出端可直接接入局域网。

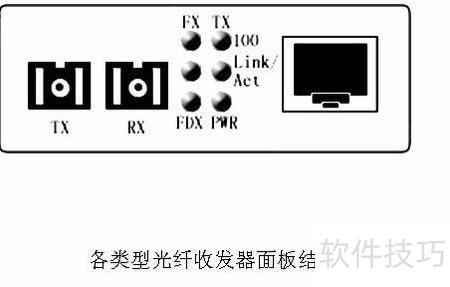

2、 各类光纤收发器面板结构示意图如下（仅作参考，实际外观请以实物为准）。
3、 面板上显示
4、 电源指示灯
5、 FX：中央光口链路及状态指示灯
6、 FX LINK/ACT：光纤连接与状态指示灯
7、 FDX：光口工作模式指双工通信方式
8、 TX-100：以太网电口信号指示灯

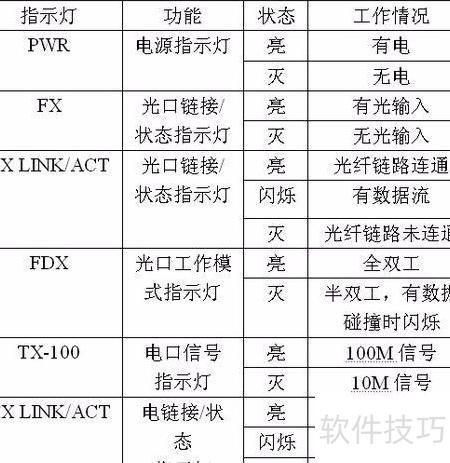

9、 TX链接/活动指示灯：显示电连接及工作状态
10、 光纤收发器各指示灯含义所示。
11、 光纤接口连接时，须确保单模与多模光纤及对应设备匹配。收发器的发射端（TX）应与对端的接收端（RX）相连。常见接口类型包括SC、ST、FC等。若使用单纤收发器，则仅设一个光口，兼具发送与接收功能，需配合波分复用技术实现双向通信。
