在51单片机应用中,定时计数器是常用外设。当需根据实际需求灵活调整定时时间时,可借助外部按键实现参数设置。本文以常见的独立按键为例,介绍如何通过按键操作来设定并修改定时器的定时值,包括按键检测、数值增减、时间单位切换及参数确认等基本流程,操作直观,易于实现。
1、 启动Keil μVision集成开发环境,创建新工程并保存至指定硬盘路径;在设备选择界面中定位并选定Atmel公司生产的AT89C51单片机型号;将系统启动文件STARTUP.A51添加至工程;随后,在当前工程目录下新建一个C语言源文件,并将其正确加入工程管理列表中,确保编译器能识别并参与构建过程。

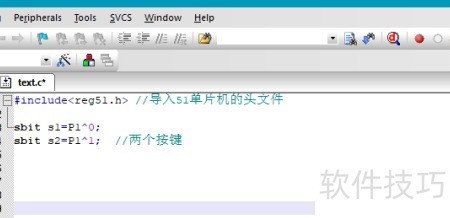

2、 需先包含51单片机的头文件,否则端口标识将无法识别。接着使用sbit关键字定义两个按键对应的引脚,分别指定为P1.0和P1.1端口,以便后续程序中准确访问和控制这两个按键输入信号。

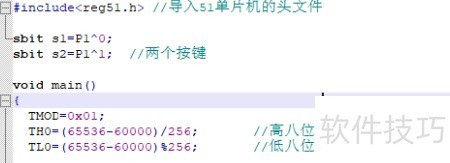

3、 接着配置定时器的工作模式,将TMOD寄存器设为0x01,使定时器0运行于方式1——即16位定时/计数模式。随后分别设置计时初值的高八位与低八位:高八位通过整除运算获得,低八位则通过取模运算确定,从而精确控制定时周期。

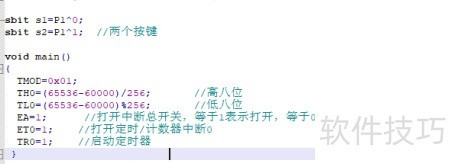

4、 首先启用全局中断,接着开启定时器0的中断使能,最后启动定时器0开始计时。
5、 随后进入无限循环,每次循环先检测按键状态;若按键被按下,计数器加一,使退出循环所需的触发次数相应增加,从而实现通过按键操作逐步延长定时时间的功能。
6、 接着编写定时器0的中断服务函数,其中断号为1;函数内需重装计数初值,并使计数变量自增;完成代码后编译生成可烧录的HEX文件。

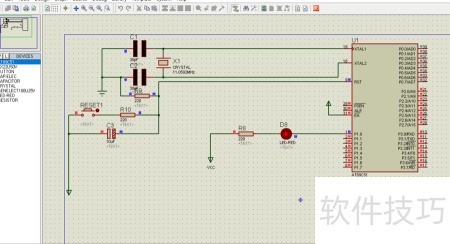

7、 最后将生成的.hex文件烧录至51单片机实际运行,或载入Proteus仿真环境进行测试。点击运行后,通过按键触发不同次数,可观察到LED点亮所需延时随之变化,直观体现程序对按键计数的响应效果。
