详解如何将Gerber文件逆向还原为含网络表的PCB文件，重点介绍在Altium Designer中导入Gerber并重建层叠、焊盘、走线及网络连接的完整操作流程。
1、 首先启动软件，新建一个CAM文档，然后导入Gerber文件。

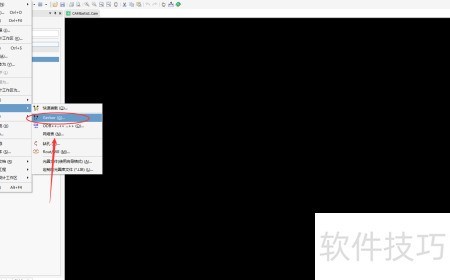

2、 现在可直接导入Gerber文件：点击文件→导入→选择Gerber文件。

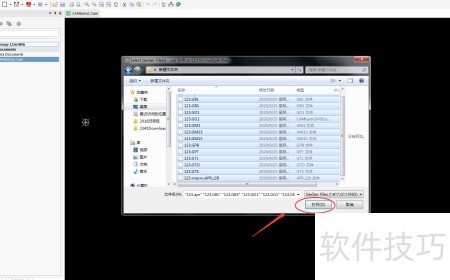

3、 进入Gerber文件夹，选中后点击打开按钮。

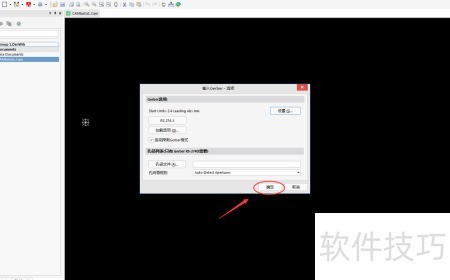

4、 其余选项保持默认，点击确定按钮。

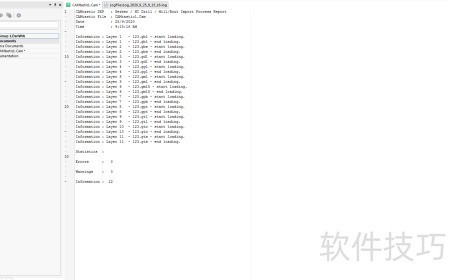

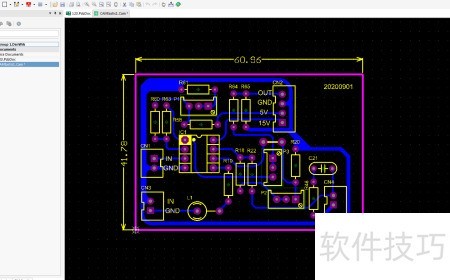

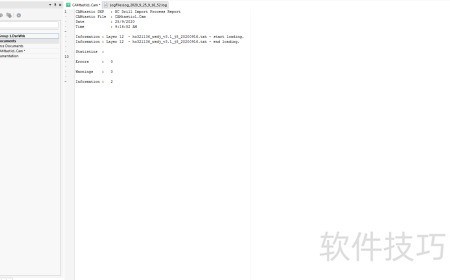

5、 已将Gerber文件导入文档，确认无错误后关闭。

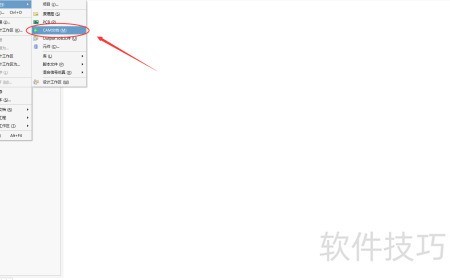

6、 继续导入钻孔文件：点击文件→导入→选择钻孔数据。
7、 选择钻孔目录后，点击确定按钮

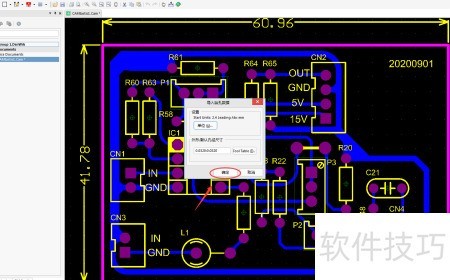

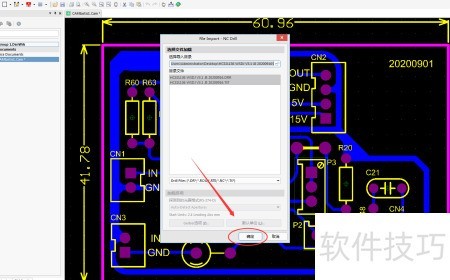

8、 其余选项保持默认，点击确定即可。
9、 确认无误后关闭文档

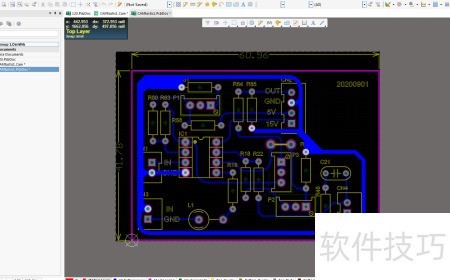

10、 Gerber文件已成功导入，接下来为文件添加网络信息。

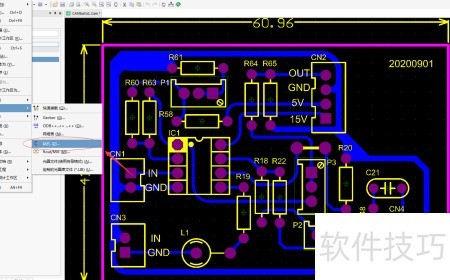

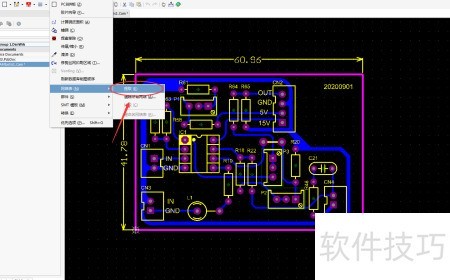

11、 点击工具→网络表→提取即可为Gerber文件添加网络信息。需注意：Altium Designer导出的Gerber可直接生成网络；而其他EDA软件导出的Gerber，须手动匹配并确认各层与网络的对应关系，方可正确提取。

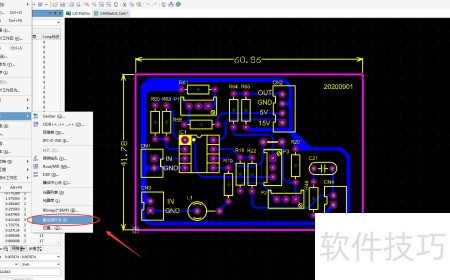

12、 网络表生成后即可导入PCB设计软件，通过文件→导出→输出到PCB完成转换。
13、 现在即可将Gerber文件转换为带网络连接的PCB文件，操作便捷，赶快尝试一下吧！
