简要概述PCB电路板的软件设计流程。

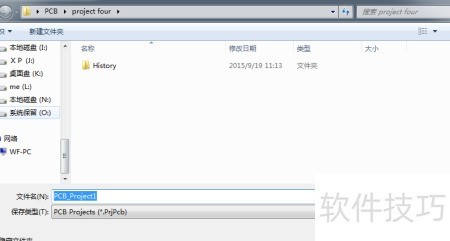

1、 启动AD软件后，依次点击文件→新建→工程→PCB工程。

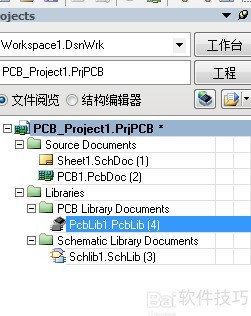

2、 将鼠标悬停于工程项目上，右键单击，依次添加原理图库、PCB库、原理图文件及PCB文件；所有新建文件须与工程文件共同保存于同一文件夹内。

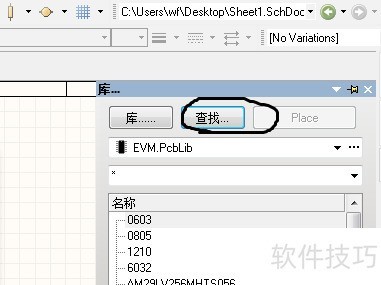

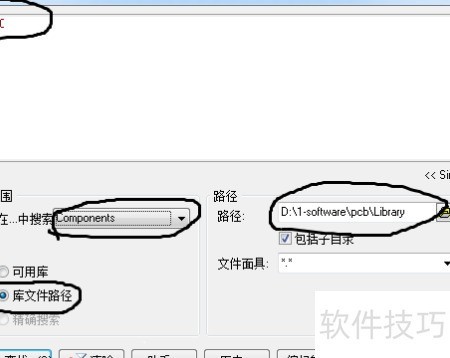

3、 依据已设计的电路，查找或绘制对应元器件的原理图。

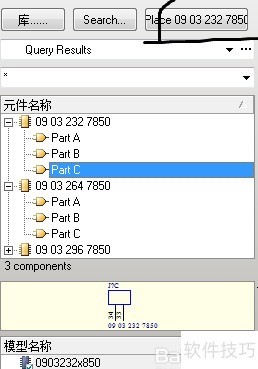

4、 查找7850等元器件对应的原理图

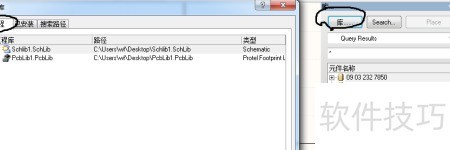

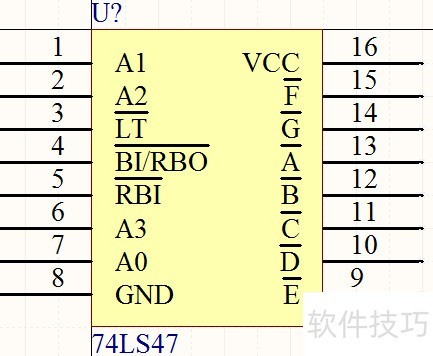

5、 在原理图库中绘制所需元器件，通过库目录直接定位当前文件夹。

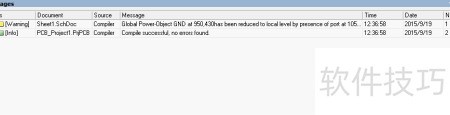

6、 绘制完原理图后，点击工程→编译进行检查。若存在错误，系统将弹出提示信息，需根据提示定位并修正对应位置的问题。

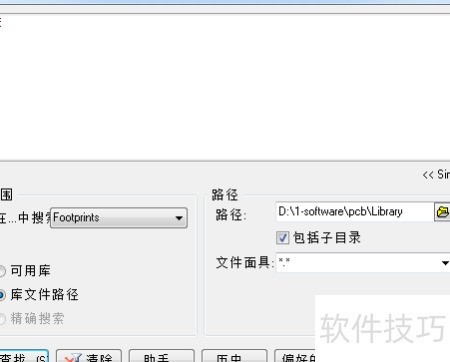

7、 随后为各元器件添加对应封装，既可直接调用软件内置封装库，也可自行绘制。以7805为例，其封装在内置库中的查找方式，与原理图符号的检索方法基本一致。
8、 依据手册查阅元器件封装尺寸，并在PCB库文档中绘制；其添加方式与原理图库类似。

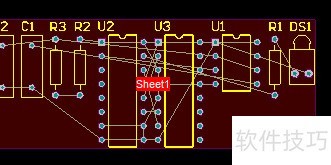

9、 在原理图文件中选择设计→生成PCB菜单项，并将其拖动至合适位置。

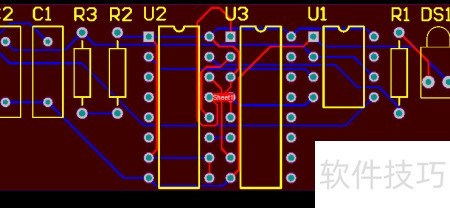

10、 在PCB文档中，选择自动布线→全部即可一键完成布线。
11、 目前PCB板设计已基本完成，只需进行布局优化、板边裁剪及覆铜等后续工序即可完工。
