Drill文件是PCB制造过程中必须提供给厂商的关键数据文件。在Allegro中设计PCB时，可通过制造输出功能，设置钻孔参数并执行生成操作，导出标准格式的钻孔文件。

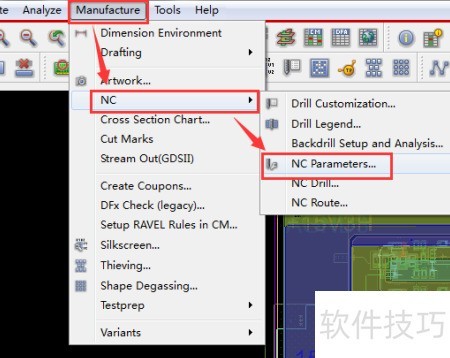

1、 点击制造→数控→数控参数选项。

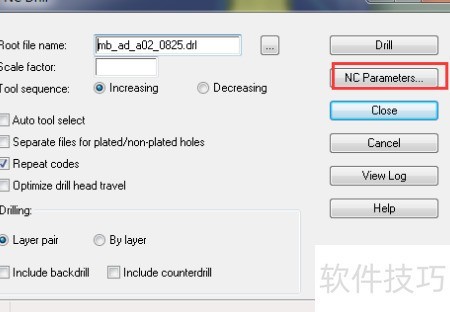

2、 在弹出的NC Drill对话框中，点击NC Parameters按钮。

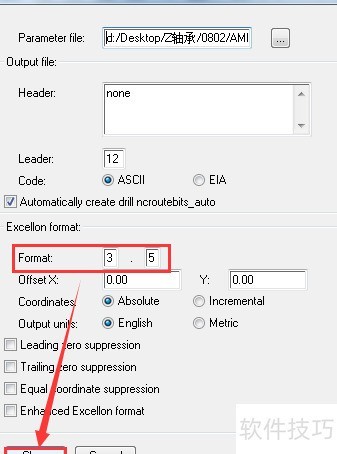

3、 在弹出对话框中将格式设为3,5，然后点击关闭。

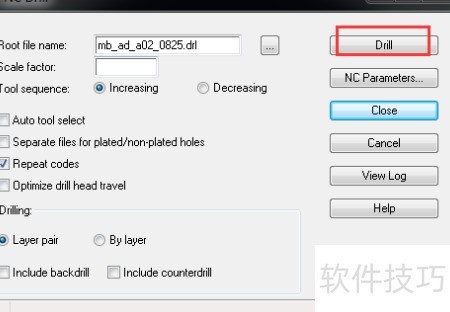

4、 在NC钻孔对话框中点击钻孔按钮。

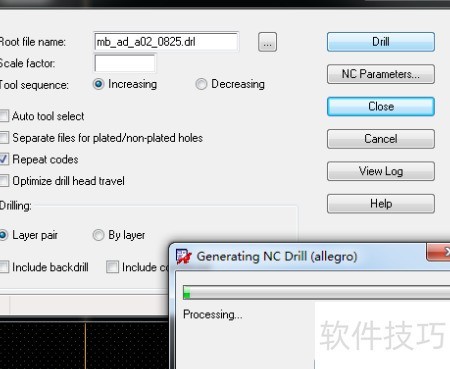

5、 等待进度完成
6、 命令窗口显示NC Drill completed successfully，表明钻孔文件已成功生成。
