详解CAD中绘制机械分级机图形符号的操作流程。

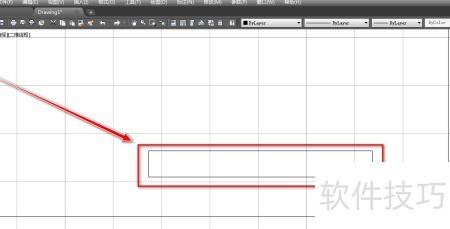

1、 启动CAD软件,用矩形命令在绘图区域绘制一个矩形。

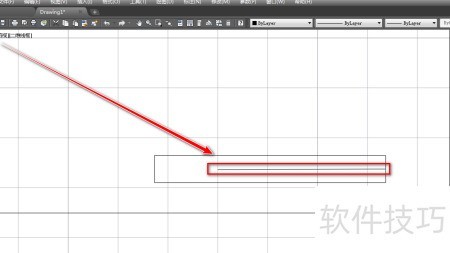

2、 用直线工具,从矩形右侧边中点出发,向右画一条水平线。

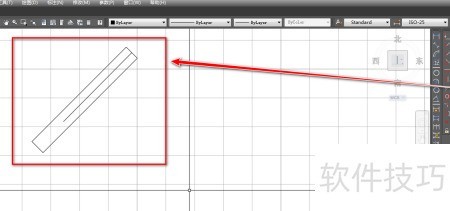

3、 用旋转工具将矩形与横线统一旋转45度。

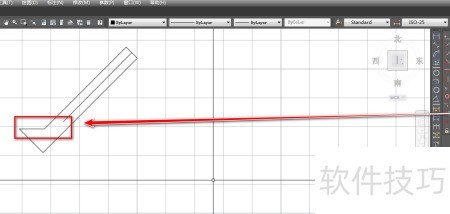

4、 用直线工具,从旋转后矩形的左上顶点出发,画一条斜线。

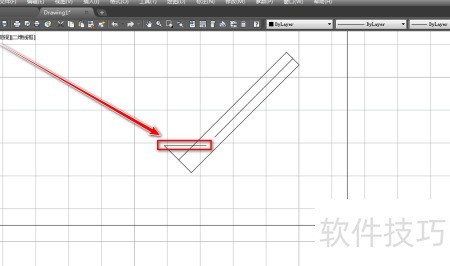

5、 用直线工具,从斜线顶点出发画一条水平线,使其与矩形相交。

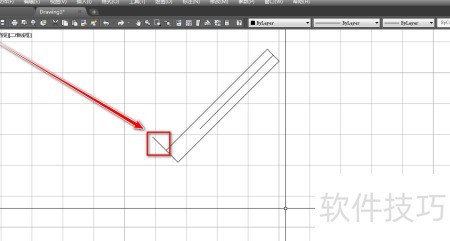

6、 利用修剪工具,去除图中多余的线段。

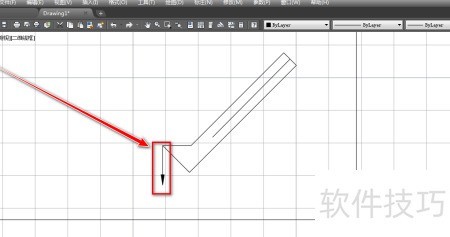

7、 用多段线工具在图形左侧顶点处绘制一条竖直箭头线。

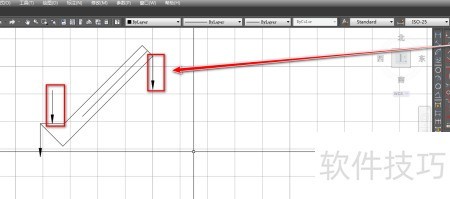

8、 用复制工具将竖线箭头再复制两条,即可构成机械分级机的图形符号,所示。
