刚才简要介绍了TPC 8-8 TDBS控制板，接下来将重点说明其配套控制器的功能与特性。
1、 刚才简要介绍了TPC 8-8 TDBS控制板，接下来将重点介绍其配套控制器。

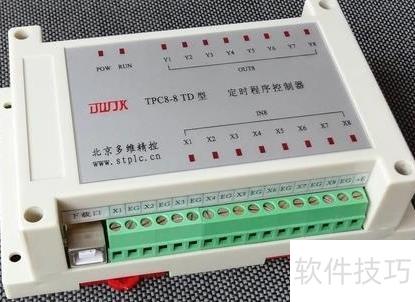

2、 TPC 8-8 TDBS型16路两轴步进电机控制器支持双轴独立控制，每轴采用标准脉冲+方向驱动方式。设备集成8路数字量输入与8路数字量输出端口：其中Y1、Y2可配置为脉冲输出通道，Y3、Y4则用于方向信号输出，共同驱动两台步进电机。该控制器摒弃传统编程模式，全程依托可视化参数表格完成全部功能配置——用户只需在对应单元格中设定速度、行程、角度、转向、回零策略及定位点等运行参数，即可实现精准的位置、速度与启停控制。同时，通用I/O端口可与运动控制逻辑联动，协同完成整机自动化流程。所有设置直观明了，操作门槛低，无需任何编程基础，特别适合机电调试人员、产线工程师及自动化应用初学者快速上手并高效部署。
3、 输入端可接入开关、光电开关、接近开关、限位开关等开关类传感器，配合参数设置，即可实现开关控制、启停操作、位置检测、定时动作及多步程序控制等多种功能。
4、 控制器面板配备发光二极管指示灯：输入端与输出端各设8路，便于调试和运行时实时监测设备工作状态。
5、 每路输出可提供24V/0.3A的稳定电源，足以直接驱动常规24V电磁阀。每段控制程序内置两个独立定时器，定时范围为0至200小时，支持灵活设定延时、循环、间隔等运行模式。用户可根据实际工艺需求，便捷配置定时参数与逻辑顺序，高效实现步进电机精准启停、正反转及配套设备的协同控制，满足多样化自动化应用场景。
6、 TPC8-8TDS型控制器具备8路输入与8路输出，共16路通道，支持脉冲信号输出功能。
7、 可控制两路步进电机，采用脉冲加方向方式驱动，需占用两路或四路输出端口。
8、 所有输入与输出均采用光电隔离技术。
9、 供电要求：直流24伏、2安培，建议选用开关电源。
10、 输出方式为NPN型集电极开路，有效时导通，无效时断开。
11、 输出电压：带载时，有效状态约0V，无效状态为24V。
12、 每路输出电流为300毫安。
13、 输入电压为0至24伏的开关量信号。
14、 每路输入电流小于10毫安
15、 输入控制方式为低电平有效，或通过开关接地实现有效。
16、 设置行数功能，支持不少于60行。
17、 下载接口采用USB，即插即用，无需额外安装USB转串口驱动。
18、 外形尺寸为145毫米×90毫米×40毫米。
19、 表格设置简单易用，无需编程，人人轻松上手。
20、 操作简便、实用性强，便于推广普及。
21、 提供示例功能，便于用户参考、学习、修改及调试应用。
22、 安装便捷，支持固定孔安装与导轨安装两种方式。
23、 提供多种型号，支持多路开关量的输入与输出控制。
24、 支持灵活的定时设置与程序化控制功能。
25、 具备多种输入开关与开关量传感器的控制功能。
26、 具备时钟控制功能，可选配时钟模块。
27、 支持双路脉冲输出，可控制两台步进电机。
28、 具备输入信号与程序行的计数功能。
29、 具备输入与程序行控制的全局输出停止功能。
30、 具备可选输入开关控制的暂停功能。
31、 支持输入开关控制的单步执行功能
32、 TPC 8-8 TDS型两轴步进电机控制器操作简便，无需编写程序，特别适合缺乏编程经验的用户进行设备控制。它不仅支持双轴步进电机精准驱动，还可作为通用逻辑控制器使用，广泛适用于自动化装配、物料搬运、简易定位系统及教学实验等多种场景，功能实用、部署快速。
33、 该系统可实现多种控制功能，包括步进电机驱动、程序化定时控制、顺序延时操作、逻辑运算、点动与自锁继电器、点动及软启动开关、延时通断控制等，满足多样化工业自动化需求。
34、 工业自动化控制已广泛应用于各行各业，涵盖步进电机精准驱动、精密仪表与数控机床运行管理、玻璃制品成型加工、各类机械产线智能控制，以及服装、纺织、食品等专用设备的自动化操作。同时，在家用电器、智能照明、节能系统、城市交通调度、音乐喷泉编排、注塑成型工艺、各类电机调速等领域亦深度集成。此外，该技术还延伸至中小学科学教育与科普实践，成为推动智能制造与技术普及的重要基础支撑。
35、 下图展示了单轴步进电机及其设备控制的外部接线方式。

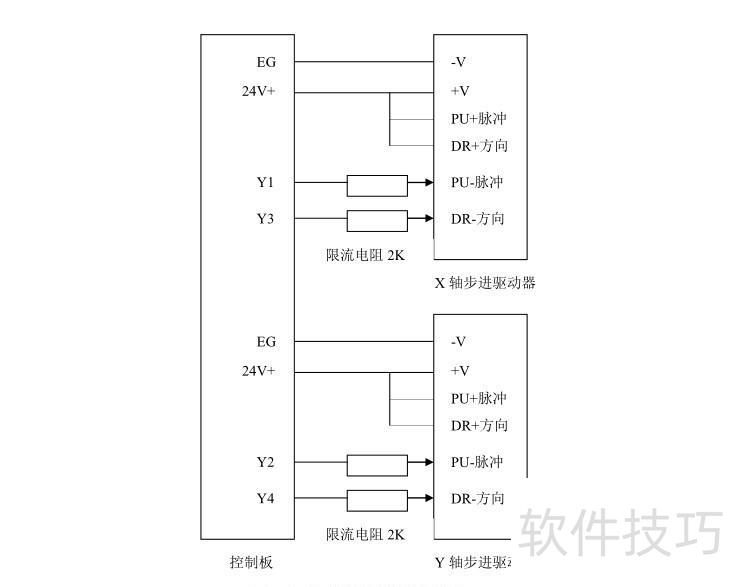

36、 两轴步进电机接线方式请参考下图。
