通过模拟器对Cisco交换机进行基础配置，并完成虚拟局域网（VLAN）的划分与管理。

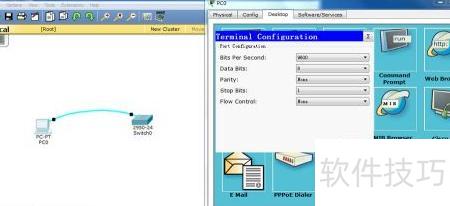

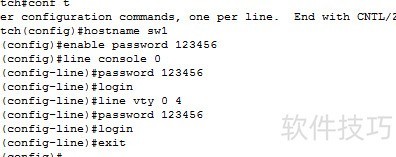

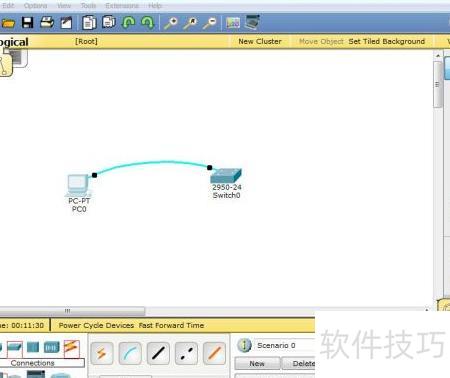

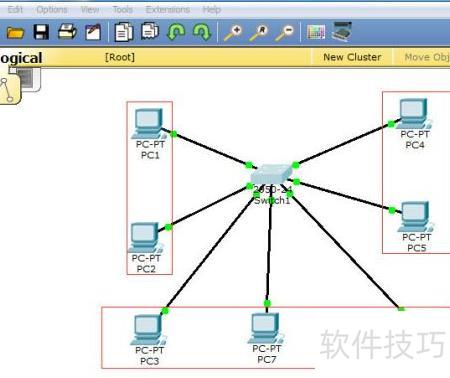

1、 对交换机执行基础配置：首先点击电脑图标，通过超级终端连接设备；将交换机主机名修改为sw1；接着配置Telnet远程登录密码、特权模式（enable）密码以及Console控制台密码；在拓扑图中，按提示选取标有红色方框的交换机、服务器及对应连接线；最后通过Console线缆接入交换机控制台端口，进入命令行界面完成后续操作。

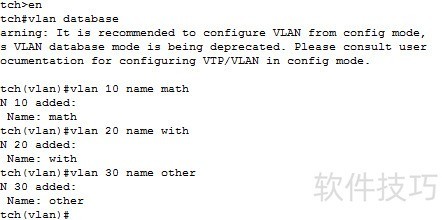

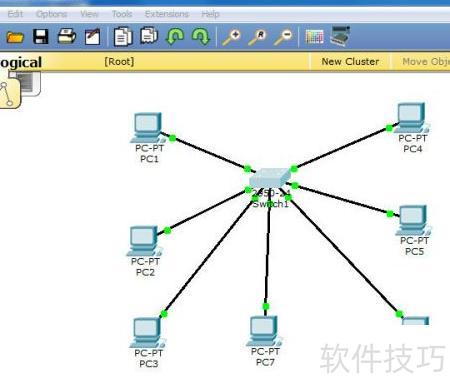

2、 将服务器接入交换机后，需配置VLAN。首先切换至交换机特权模式，执行vlan database命令进入VLAN数据库配置界面。随后创建三个独立VLAN：VLAN 10、VLAN 20和VLAN 30，确保各VLAN编号唯一、命名规范，并按实际网络规划完成相应端口划分与归属设置。

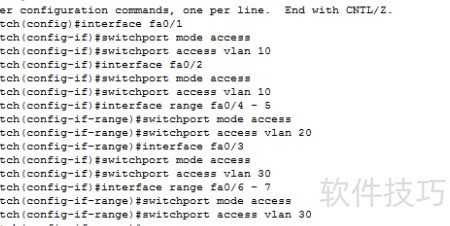

3、 将交换机端口配置为Access模式，以便将图中标识的各服务器分别划分至对应的VLAN中。具体操作需在交换机命令行界面下完成：对于单个端口，可依次执行interface fa0/1进入接口视图，再输入switchport mode access将其设为接入模式，最后通过switchport access vlan 10指定所属VLAN；若需批量配置连续端口（如fa0/4至fa0/5），则可使用interface range fa0/4 - 5一次性进入多个接口视图，随后统一设置接入模式及所属VLAN，例如执行switchport mode access和switchport access vlan 20。此类配置确保服务器流量严格隔离于各自VLAN内，提升网络安全性与管理效率。所有操作均须在特权执行模式下进行，并建议配置完成后保存运行配置。

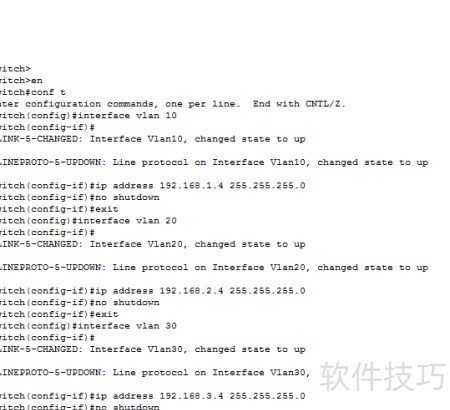

4、 完成VLAN配置后，可为每个VLAN接口分配独立的IP地址，从而实现同一VLAN内设备的通信。不同VLAN之间默认相互隔离，无法直接通信。例如，在特权执行模式下，依次输入命令：进入VLAN 10接口（interface vlan 10），为其配置IP地址与子网掩码（ip address 192.168.1.4 255.255.255.0），再启用该接口（no shutdown）。通过此类操作，可使各VLAN具备三层转发能力，但跨VLAN通信仍需借助路由器或三层交换机进行路由。

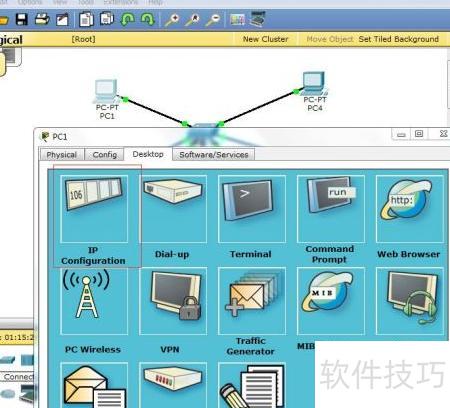

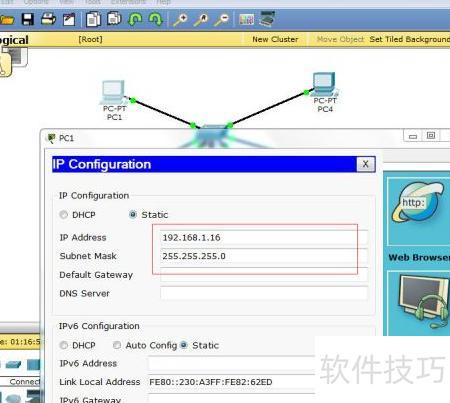

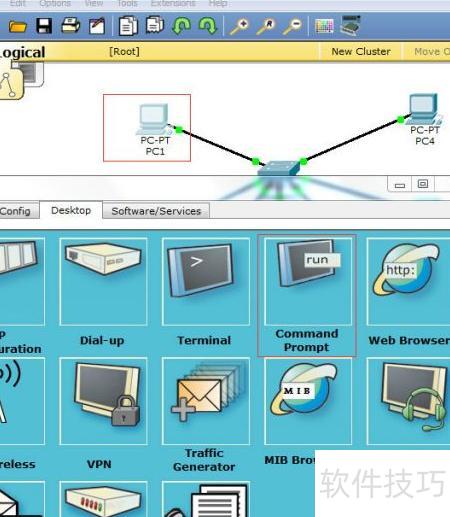

5、 交换机配置完毕后，需为服务器分配IP地址。以PC1为例，进入其桌面界面，点击图示图标，在弹出窗口中输入对应IP地址即可。

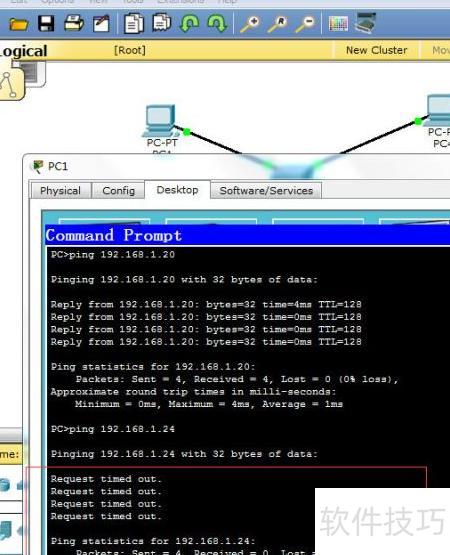

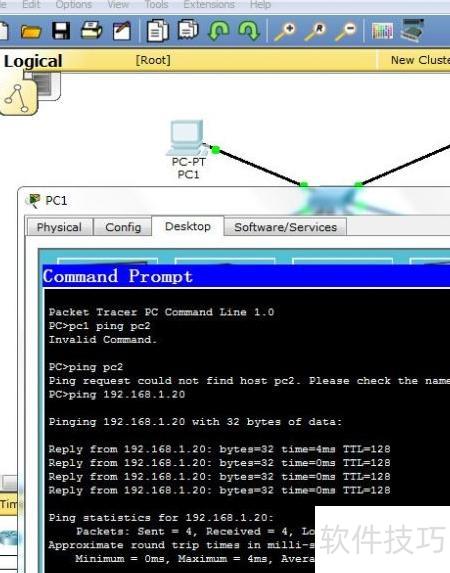

6、 配置完IP地址后进行连通性测试：PC1能成功ping通同处一个网段的PC2；但即便PC1与PC3也位于同一网段，二者之间仍无法ping通，具体现象所示。
