2、 应正确设置层号、层高和标高,方法有两种:手动插入或识别CAD图纸楼层表。

3、 方法一:手动进行设置

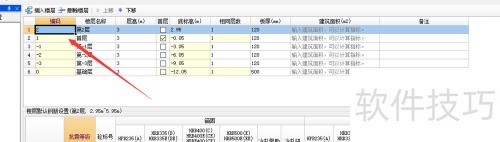

4、 右键点选目标楼层,选择插入楼层,随后调整层高完成操作。

5、 第二种方法:提取CAD图中的楼层信息

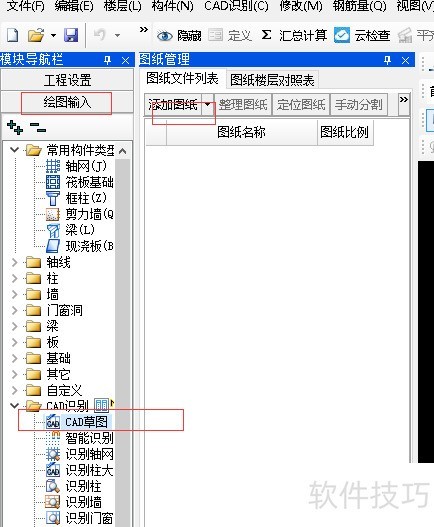

6、 绘图输入后点击CAD识别,添加图纸进入CAD草图。

7、 选取附有楼层表的图纸,确认选择。

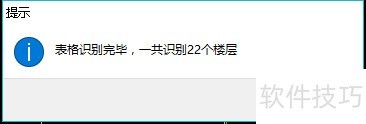

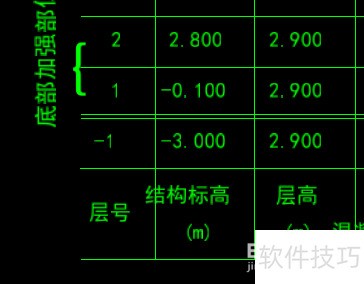

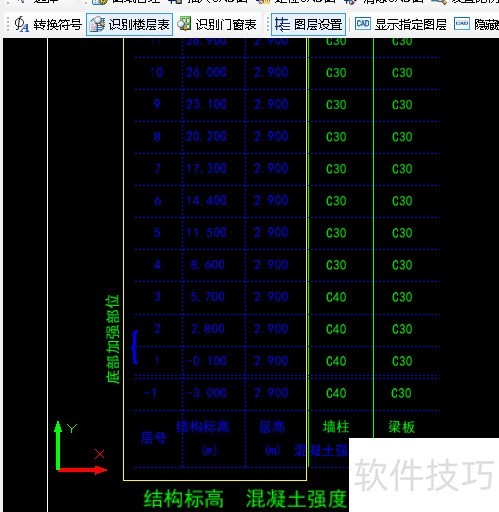

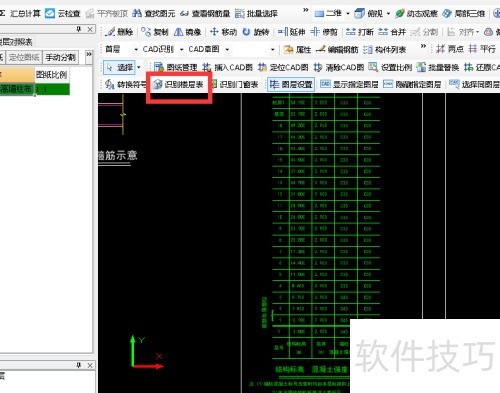

8、 找到楼层表,点击识别功能,框选包含层号、标高和层高的区域,右键确认即可。

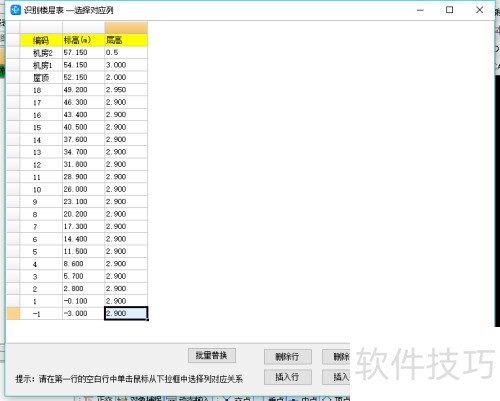

9、 调整表单,点击确认即可。

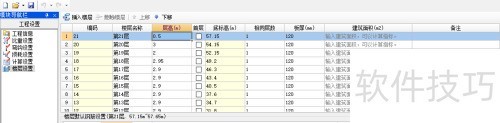

10、 在楼层设置里,检查楼层标高和层数是否准确无误。

11、 楼层已搭建完成
