在FASTCAM编程时,常会遇到令人头疼的情况。比如,花费一天甚至更长时间编辑一个庞大复杂的程序,快完成时,却因DXF图形文件不完善而无法继续。这时该怎么办?只能在FASTCAM编程软件里修改DXF文件。具体修改方法,请跟随小编一起了解。
1、 FASTCAM编程中可能出现的图形缺陷包括以下几种:

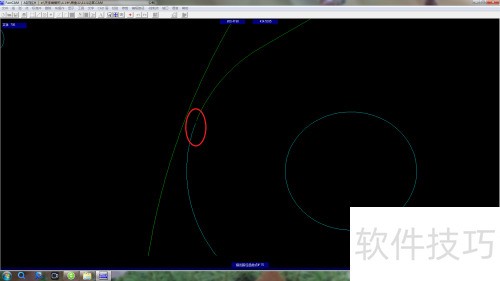

2、 图形问题包括:圆弧断开、直线断开及直线重叠。下面先介绍圆弧断开的修改方式。

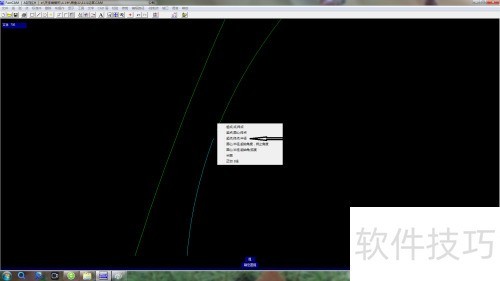

3、 在顶部工具栏点击弧,再于下拉工具栏选择弧工具。接着,在屏幕对话框中选取起点 终点 半径并确认点击。


4、 点击键盘ESC键,调整选择为圆弧起点—在实体上的点。

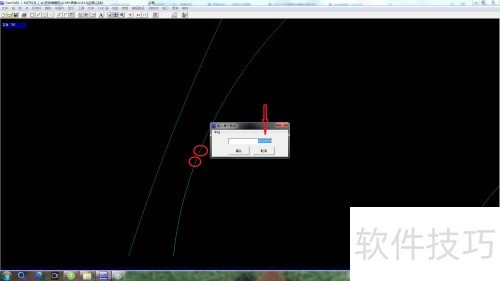

5、 在图形里选取两条断开圆弧的端点,屏幕上会显示默认半径,若不准确可手动输入,随后点击对话框底部确认按钮,并在圆弧外侧指定大概位置,从而完成DXF圆弧修复。
