    SolidWorks钣金零件的自动展开方法介绍

      [   原创  ]   作者:
    收藏文章 暂无评论

    SolidWorks是多数机械行业的首选软件,简单实用。雄关机械介绍钣金自动展开技巧。

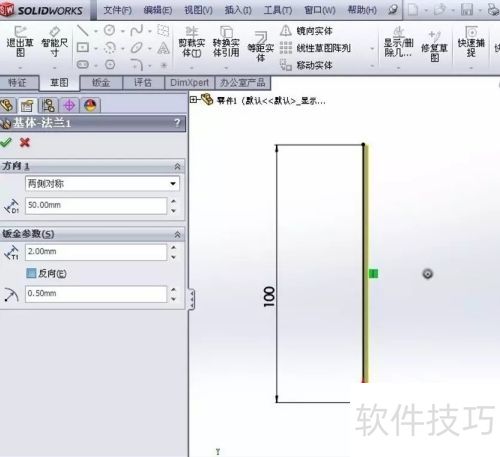

    1、 打开零件图,在前视基准面创建钣金件,例如L100×50×2(t=2.0),宽度50,内折弯半径R0.5。折弯参数选用K因子(K=0.45),设置完成后确认,效果所示。

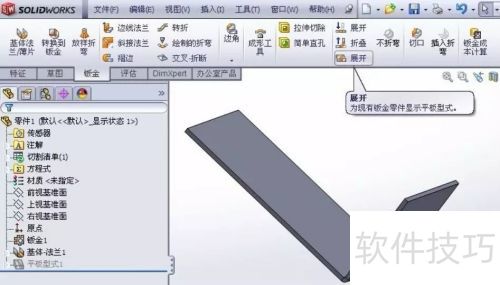

    2、 钣金模块中的展开功能可用于检验零件是否能够展开,所示。

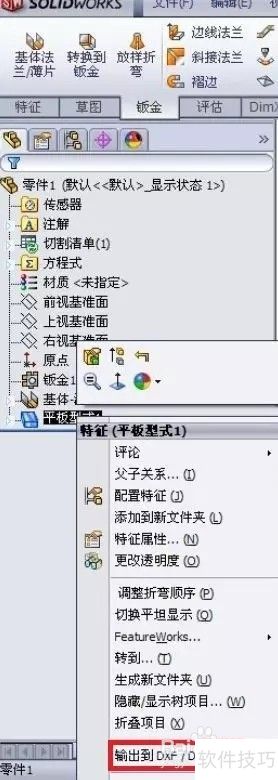

    3、 设计树中,选择平板型式1,右击后找到输出DXF/DWG选项,点击确认,保存到相应文件夹或桌面以便查找,所示。

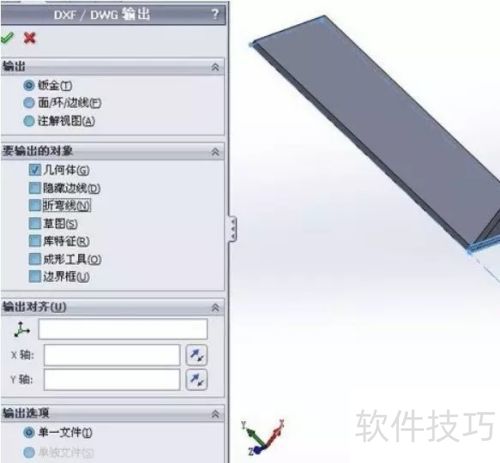

    4、 保存后会出现DXF/DWG参数设置界面,使用默认设置即可。若需要,可勾选要输出的DXF/DWG文件中的折弯线,所示。确认无误后,继续保存即可完成操作。
