绘制钣金件后,通常需制作展开图以计算开料尺寸。那么,Inventor中如何展开钣金件?以下通过例子进行说明。

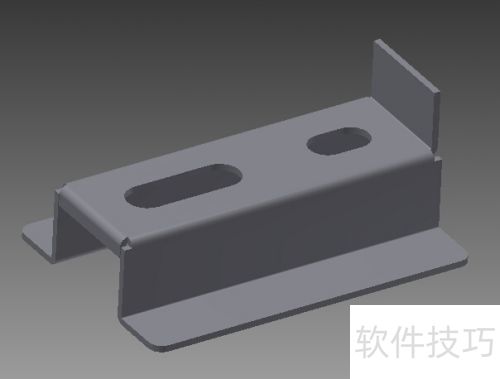

1、 所示,需要对该钣金件绘制展开图。

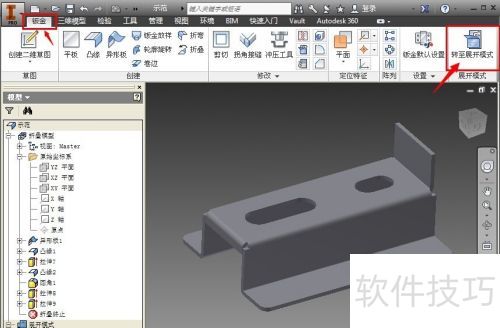

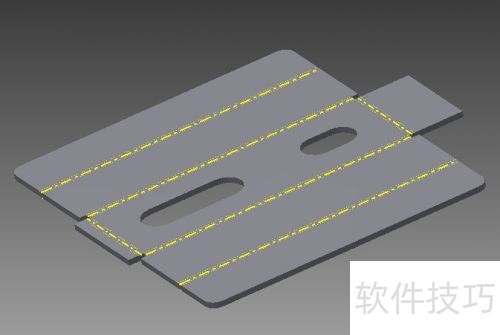

2、 方法一最为常用且简单,只需直接点击转至展开模式,钣金件便会全部迅速展开。

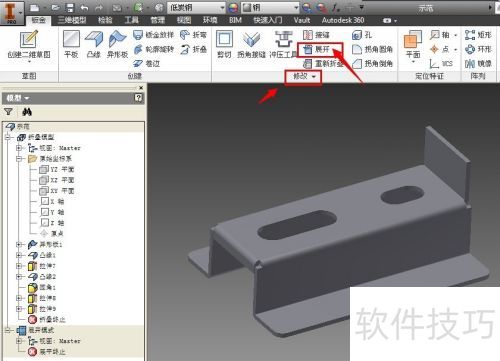

3、 方法2:若仅展开钣金件的某个折弯,而非全部,可使用此方法。点击修改栏中的展开按钮即可。

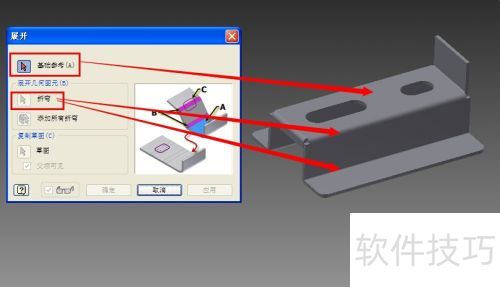

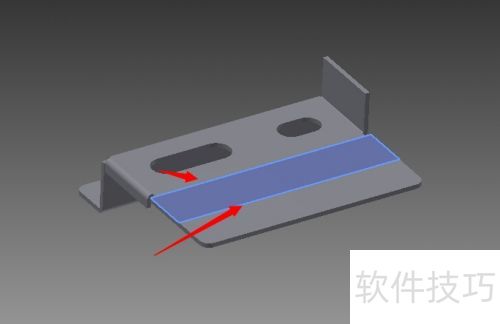

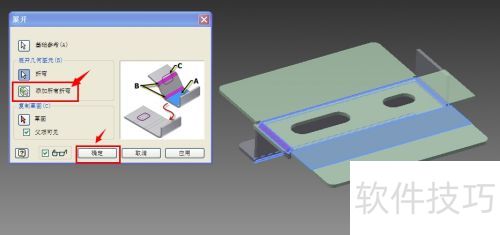

4、 先选定基础参考平面,再选择需要展开的折弯边。
