这篇教程分享如何计算钣金材料的成本问题。

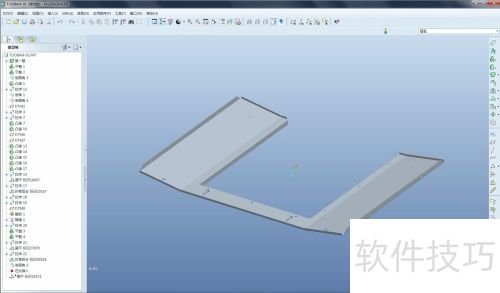

1、 双击或右键选择打开ProE软件,并打开钣金文件。本例以ProE为准,因我们使用此软件,但其他三维建模软件同样适用该教程内容。

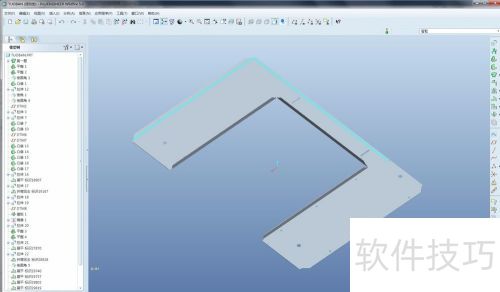

2、 在Pro/E中,利用展开工具可将已折弯的面板类钣金件展开。操作方法较为简单,可选择规则类型进行全展,或直接选择性展开,具体方式不再赘述,详见下图。

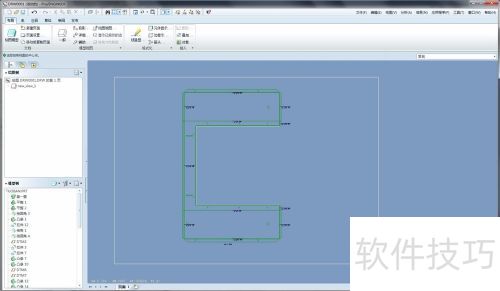

3、 新建绘图,选择自定义模板,创建视图,方向设为展平,比例1:1,显示类型选消隐,确认后完成创建。

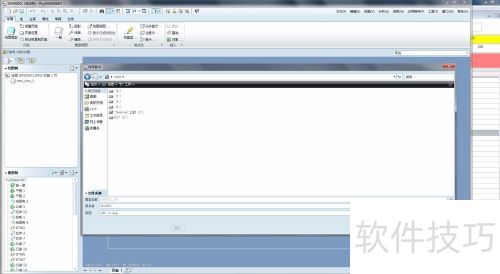

4、 文件另存为副本,选择dwg格式,使用系统默认线条设置,确保CAD可打开,便于测量尺寸。

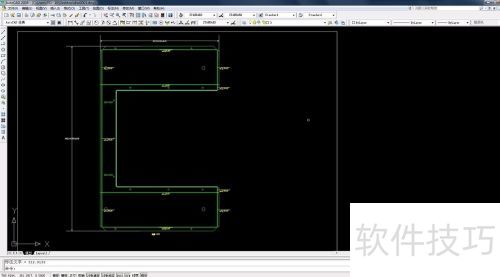

5、 打开CAD文件,使用尺寸标注工具测量钣金展开轮廓尺寸,参照下图,保存文件以备下一步查看。

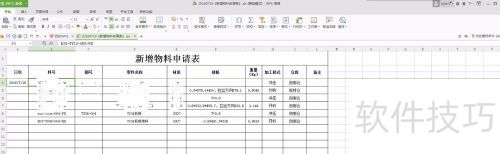

6、 创建Excel文件,制作物料清单,把刚才需要开模的数据标出,通常尺寸上下左右各加3,这样企业能有个大致尺寸,便于进行成本计算。
