加工时常常需要将实体转化为钣金展开图,这里分享一下实体转钣金的方法。

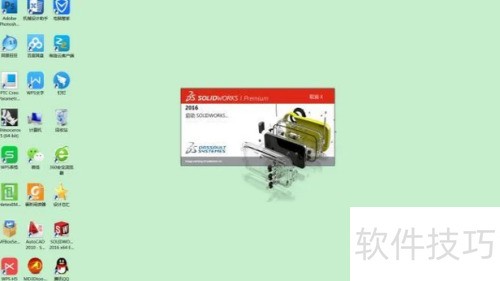

1、 启动SolidWorks软件。

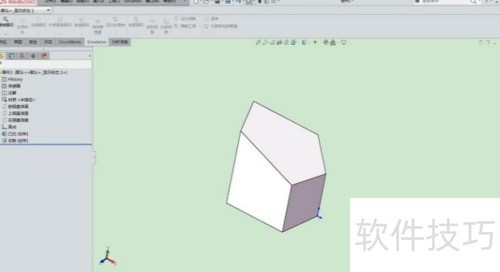

2、 选择要转换为钣金的实体对象。

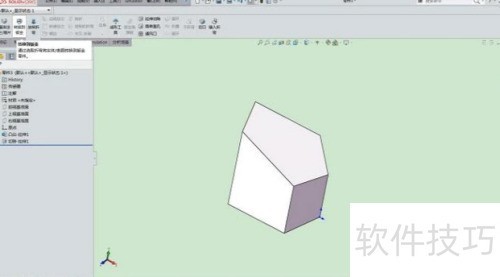

3、 进入钣金界面后,点击转换为钣金选项。

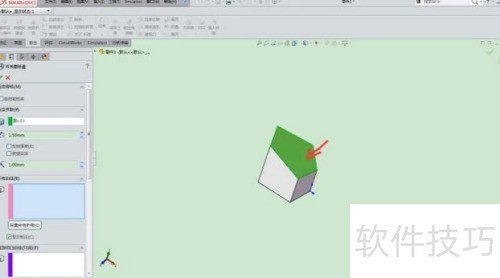

4、 选取一个确定的面。

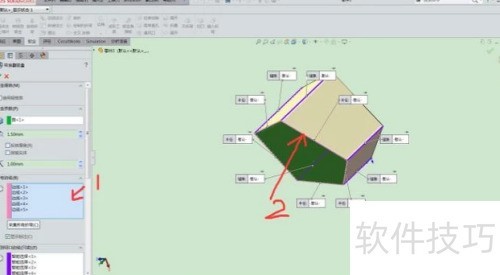

5、 选择折弯边线时,请注意以下事项:一是折弯边线需逐一选取;二是钣金边角默认为明对接,可修改为重叠或虚叠;三是若要更改厚度,须在覆盖默认参数前的小方框内打勾,才能调整钣金厚度。

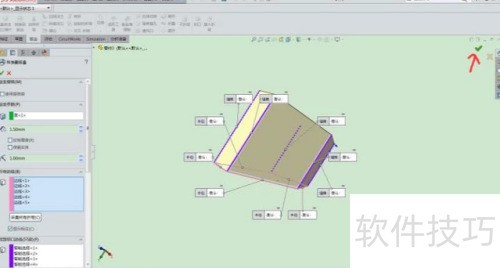

6、 点击确认按钮。

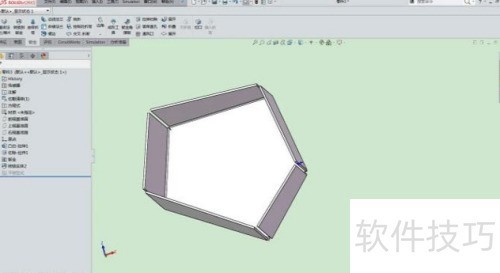

7、 钣金效果所示,可在钣金上继续进行切除操作。

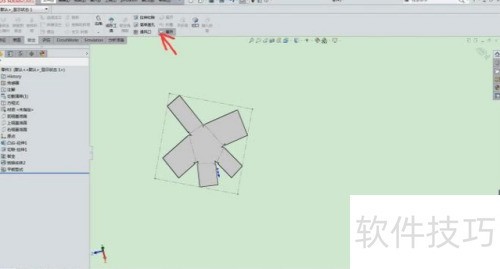

8、 点击展开命令,即可完成钣金展开操作。
