许多冲压件并非用钣金模块设计，导致工艺流程图制作或开模展开时较为复杂。下面介绍一种将外部实体识别为钣金并进行展开的方法。

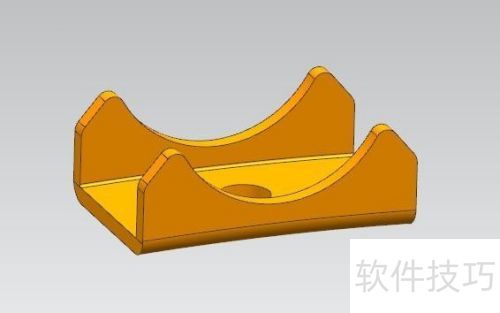

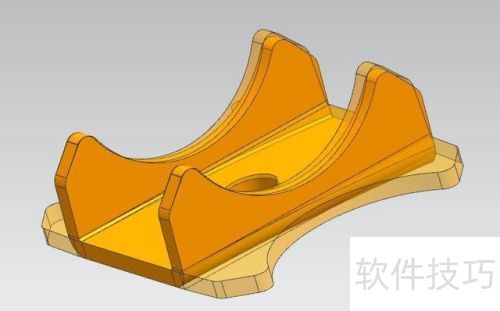

1、 请将产品图展开查看。
2、 大面是弧面且侧面弯曲，需分两次展开。
3、 具体步骤如下：
4、 先将大弧面摊平

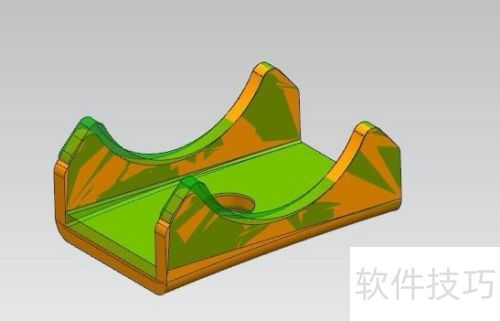

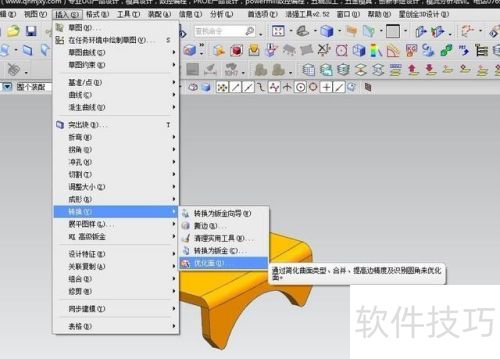

5、 预先做好实体优化，让软件更准确地识别R角，从而做好充分准备。

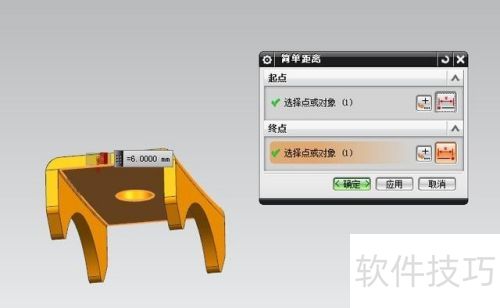

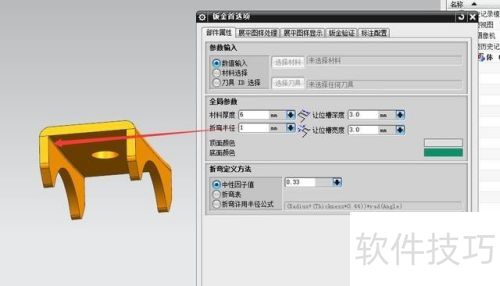

6、 根据产品图测量结果，设定产品厚度与最小折弯半径。

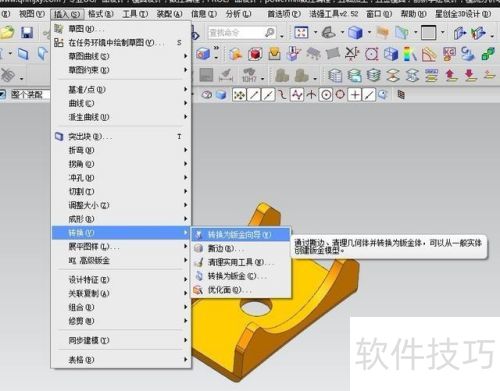

7、 识别实体为钣金件

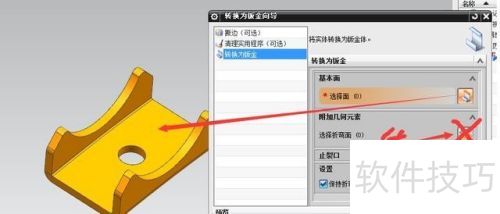

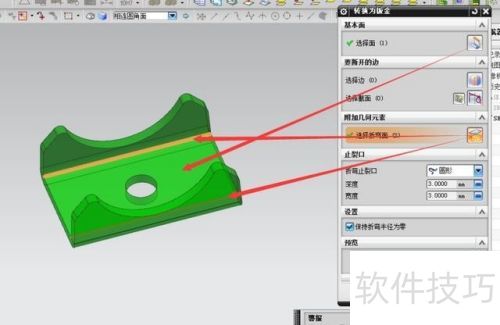

8、 首先展开大面积，避免选择R角。

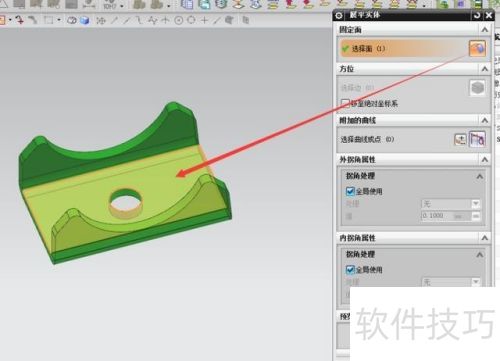

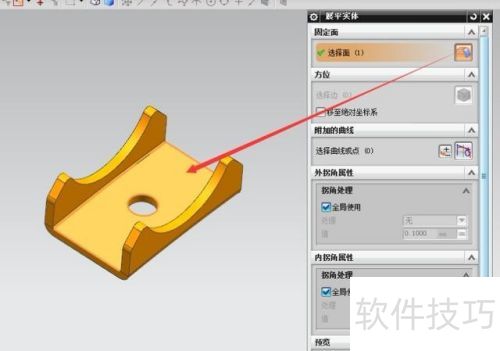

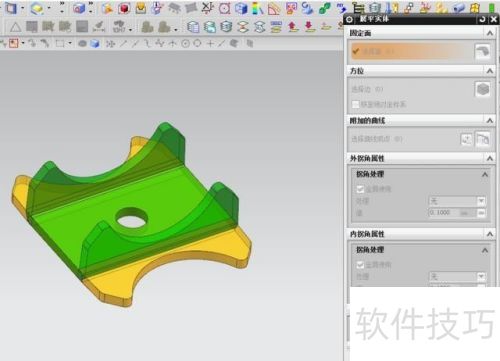

9、 接着使用展平工具，展开大面积实体。
10、 第一步展开后，重新定义效果。
11、 第二步，折弯边缘。
12、 展开两侧弯边后，点击应用按钮。
13、 全部展开后的效果如下：
