    SolidWorks钣金零件展开尺寸批量自动标注方法

      [   原创  ]   作者:
    收藏文章 暂无评论

    SolidWorks钣金模块支持批量自动生成零件展开尺寸,包括长度、宽度和厚度。

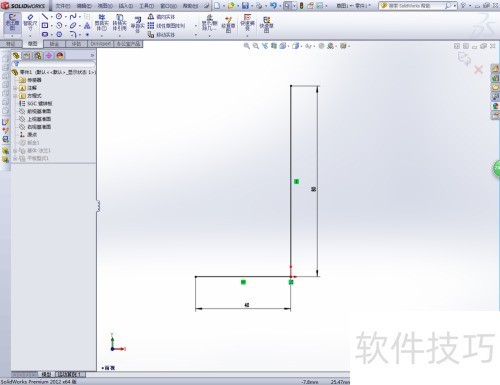

    1、 先在钣金模块绘制一个开放零件图,例如80x40x2尺寸,设置k因子为0.45,折弯内半径R0.5。

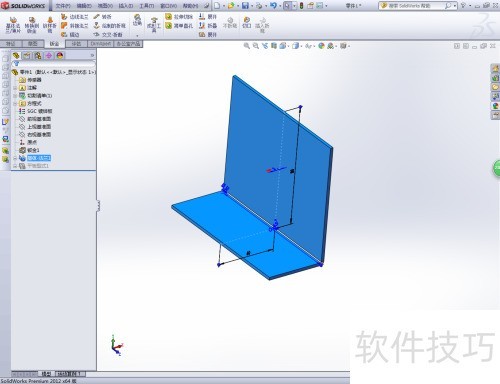

    2、 所示,零件已准备就绪,下一步很关键。

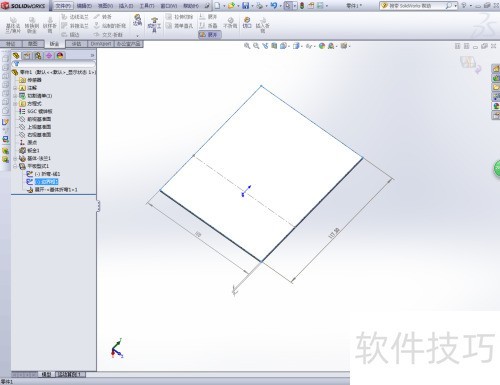

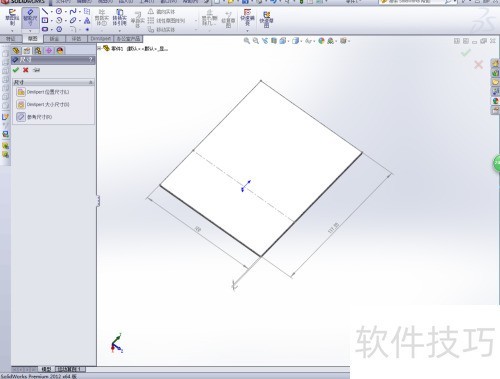

    3、 对钣金零件进行展开操作,然后在设计库的平板型式-边线框显示下标注尺寸。注意,标注时尺寸需设为参考尺寸(该命令位于图片左侧,务必选中,否则展开尺寸会失败)。正确标注后,尺寸将以灰色显示,若呈现粉红色则无法导出。

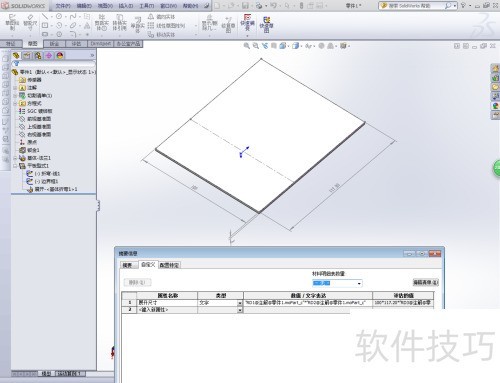

    4、 在子零件的文件属性里进行自定义编辑,。展开尺寸以链接形式设置,直接点选之前标注的尺寸,用*连接。格式为:展开尺寸=长度*宽度*板厚。

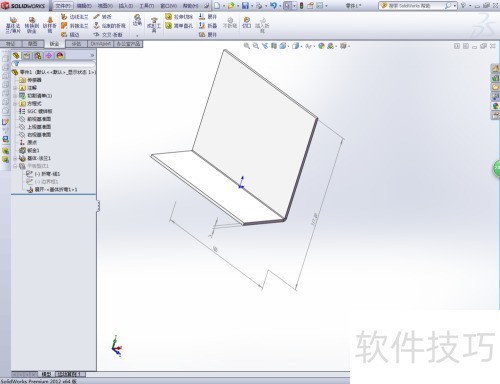

    5、 设置完成后,务必把钣金件折回,否则装配关系会出问题。若不喜欢窗口里的灰色尺寸标注,可点击视图-所有注解,将尺寸标注隐藏即可。

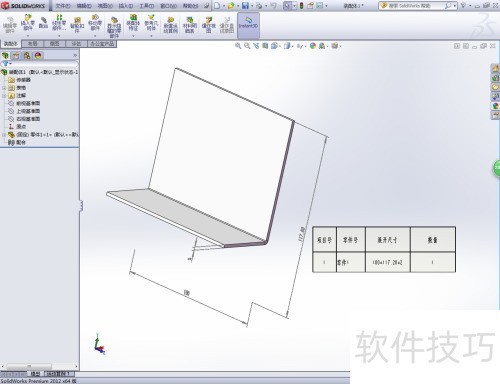

    6、 装配时用材料明细表查看,助您提高工作效率。
