S7-200仿真软件并非西门子官方出品,但在没有S7-200 PLC时,可用它来仿真运行相关程序,方便测试与学习使用。

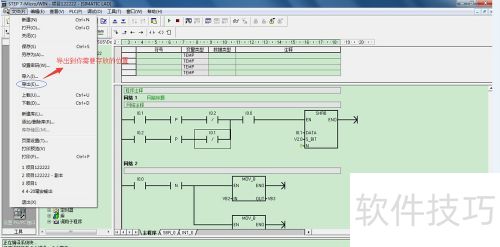

1、 使用S7-200编程软件完成程序编写后,选择文件菜单下的导出功能,将程序保存到指定位置(例如桌面),生成的文件格式为.awl。

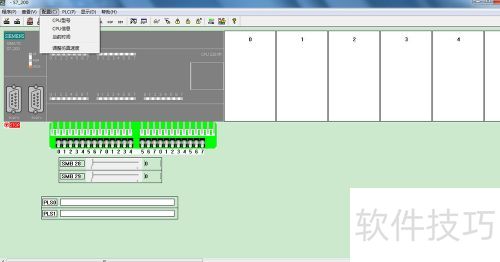

2、 打开S7-200仿真软件,点击配置-CPU型号,选取与编写程序时匹配的PLC型号。

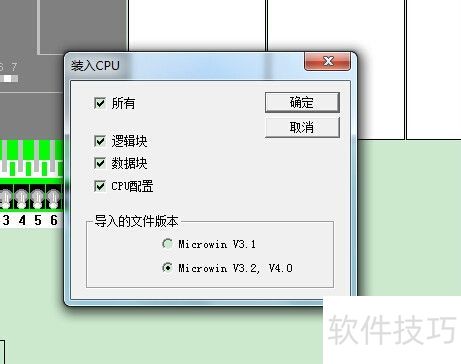

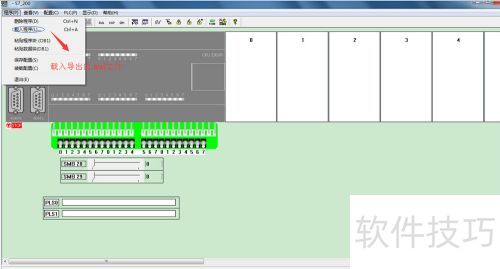

3、 设置好仿真软件中的PLC型号后,依次点击程序-载入程序,此时会弹出载入CPU对话框。在该对话框中选择所有,然后将导入的文件版本设为与你的S7-200编程软件版本一致。接着点击确定,定位到之前导出的.awl文件即可。

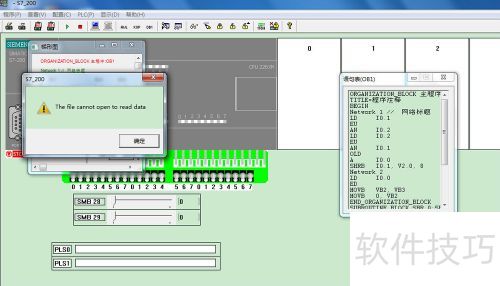

4、 加载程序后,若出现The file cannot open to read data提示,点击确定,按图示进行具体操作。

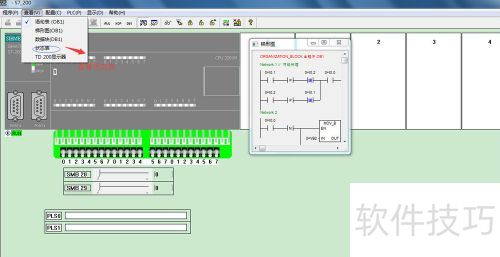

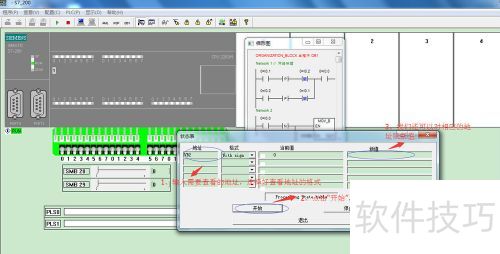

5、 要查看地址状态,点击查看-状态表,弹出对话框后,输入目标地址并点击开始,即可显示当前值,同时还能为该地址设置新值。

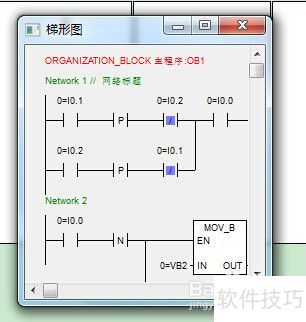

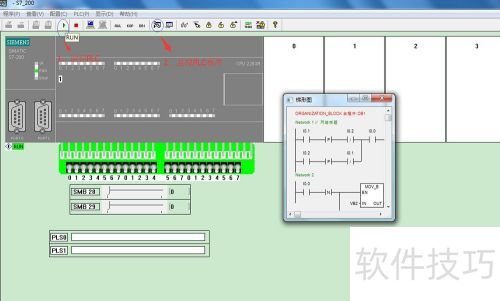

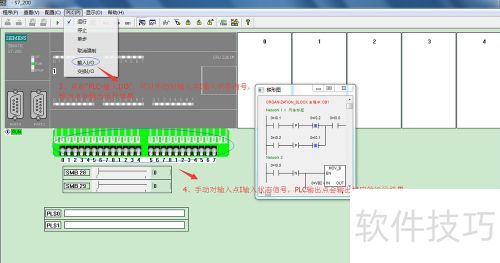

6、 通过梯形图对话框,可查看程序运行状态。

7、 以上便是S7-200仿真软件的使用方法。该软件无法仿真所有指令,但仍可帮助我们理解一些复杂指令,从而加以利用来解决问题。
