EMTDC(直流系统电磁暂态程序)是当前全球广泛运用的电力系统仿真分析软件。它不仅能研究交直流电力系统的相关问题,还能实现电力电子仿真及非线性控制的多功能操作。PSCAD(电力系统计算机辅助设计)作为EMTDC的前置处理程序,是电力系统仿真的重要基础工具。下面将简要介绍其基本操作方法。该软件为电力系统的研究与设计提供了强大的支持,通过PSCAD可完成模型搭建、参数设置等前期工作,为后续深入分析奠定基础。

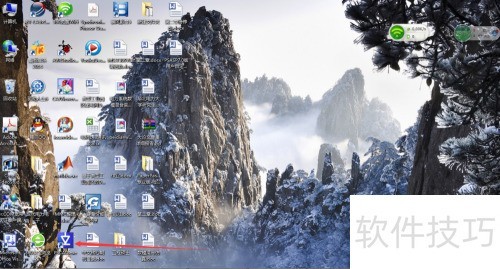

1、 首先,在电脑安装PSCAD软件,然后点击桌面快捷方式打开。

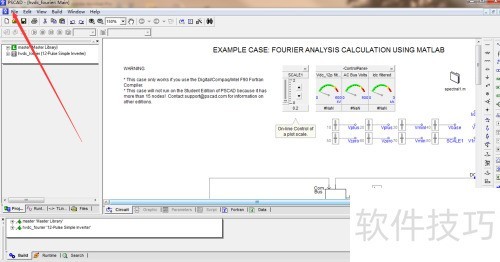

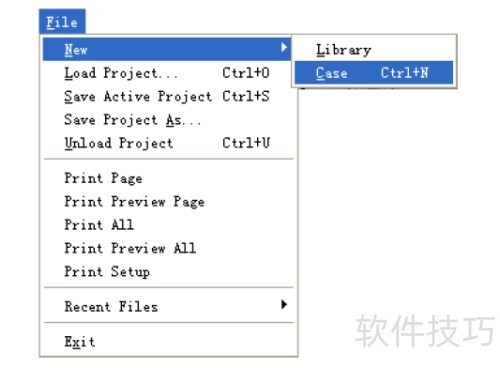

2、 打开PSCAD界面,点击左上角的File,出现下拉菜单,将鼠标移至New,可看到新建工程选项。

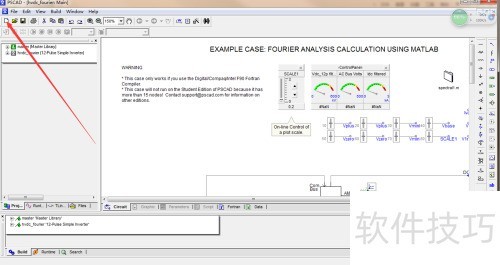

3、 也可以直接点击新建工程的快捷方式,创建一个新的工程。

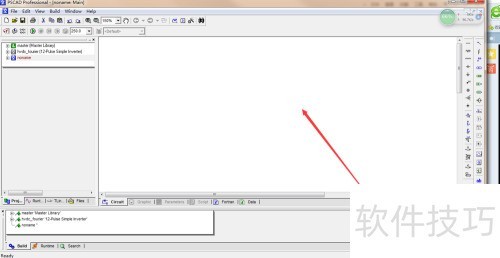

4、 选择工程类型后,工作区会显示名为nomame的新工程,保存时可修改工程名称。

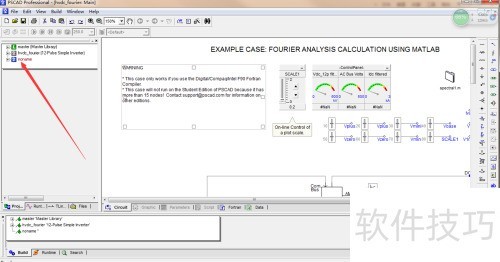

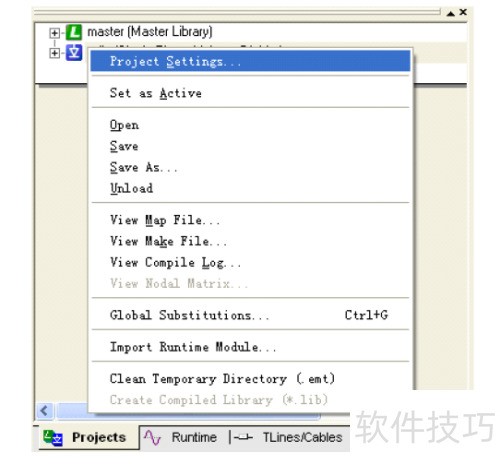

5、 对单个工程文件的参数进行设置,右键点击工程名称,会出现以下菜单:

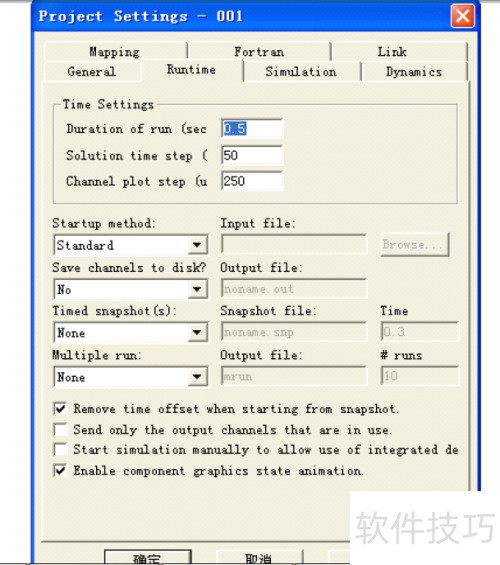

6、 打开项目设置对话框,用户可根据需求进行设置,所示。

7、 参数设置完成后,即可在工作界面开始搭建模型。
