    Protuse仿真软件简单使用指南

      [   原创  ]   作者:
    收藏文章 暂无评论

    软件行业中,Protuse仿真软件展现出极高的市场应用价值。它通过虚拟操作减少了实物制造中的浪费,为节约资源作出了重要贡献。Protuse是当前世界上唯一集电路仿真、PCB设计与虚拟模型仿真于一体的三合一设计平台。该软件的处理器模型兼容多种类型,包括8051、HC11、PIC系列(10/12/16/18/24/30/DsPIC33)、AVR、ARM、8086及MSP430等。Protuse仿真软件的主要功能涵盖原理图绘制、PCB自动或手动布线以及SPICE电路仿真,为电子设计提供了全面的支持。

    1、 首先,开启Protuse仿真软件。

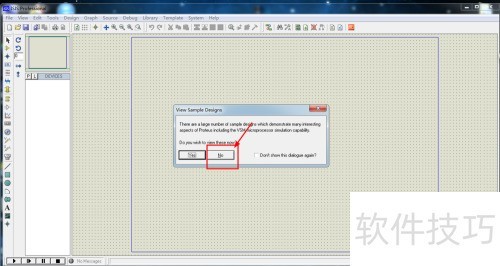

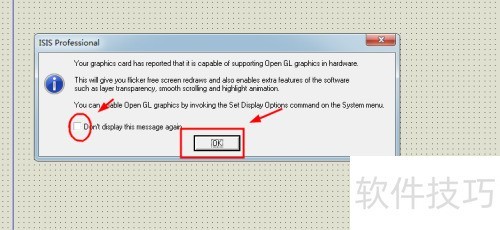

    2、 打开ProTuse后,会出现是或否的窗口。点击否,会弹出OK窗口。在左下角打勾,选择下次不再提示,最后点击OK即可完成操作。

    3、 第二步,初步了解protuse仿真软件的功能和用途。

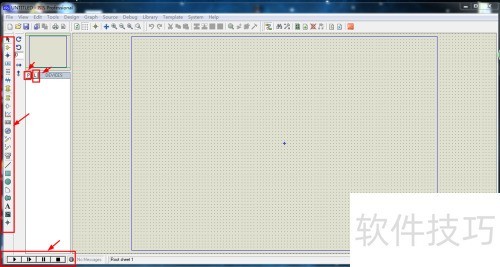

    4、 Protuse仿真软件界面中,最左侧为工具栏,图中P键是搜索工具。底部有仿真演示按键,从左起依次为启动、步骤、暂停,最右侧则是停止按钮。

    5、 第三步,使用Protuse制作仿真图。

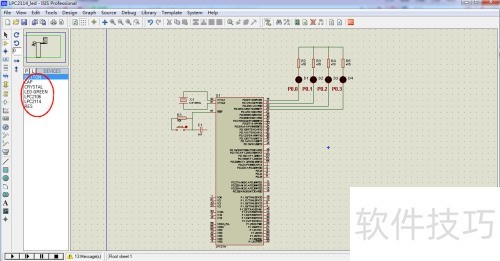

    6、 使用搜索工具P查找所需元器件,点击P弹出搜索窗口,按图示操作,找到所有元器件后完成连接。

    7、 第四步,查找接地和电源符号

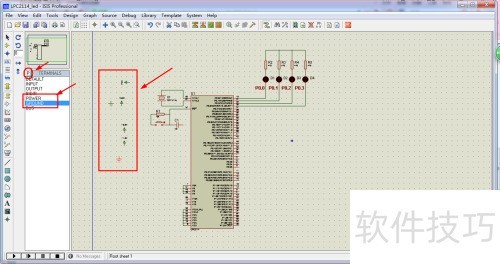

    8、 先在工具栏找到图标点击,再点P搜索,下方符号中选power和ground,最后完成仿真图连接与制作。

    9、 第五步,为LPC2114元件添加运行程序。

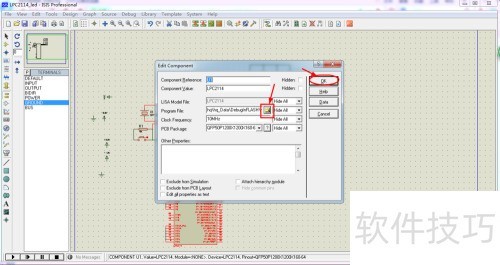

    10、 点击LPC2114微控制器,出现添加窗口,点左侧添加文件按钮,参照图示找到对应程序,点击添加,最后确认即可。

    11、 第六步,使用Protel仿真软件对原理图进行仿真验证。

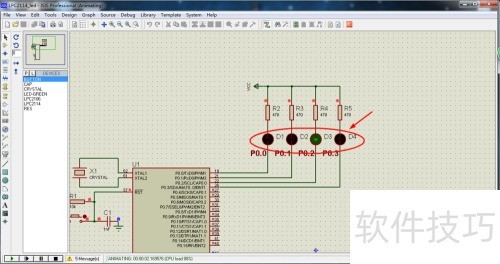

    12、 左下角仿真键点击后,再点启动键,原理图开始演示。逐一测试其他按键,确认是否满足功能需求——四个LED灯依次点亮。演示结束时,按下停止键即可。
