    CASS方格网法计算两期土方量教程

      [   原创  ]   作者:
    收藏文章 暂无评论

    采用南方CASS方格网法,计算两期土方量的操作流程如下:

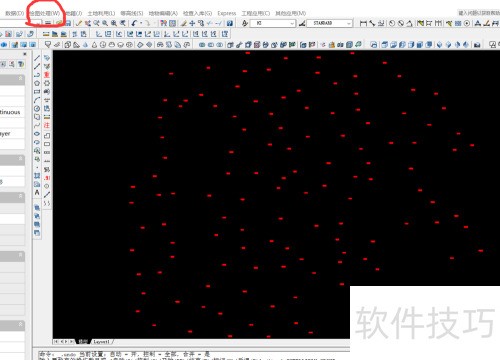

    1、 先进行绘图处理,将高程点展开,把原始地面数据导入到CASS软件中展点。

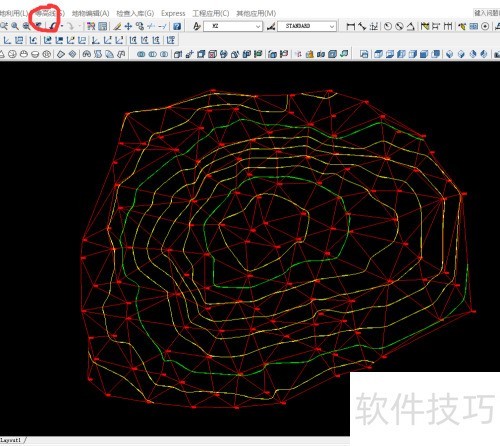

    2、 构建数字地面模型(DTM),并生成等高线数据。

    3、 具体操作可参照以下步骤:首先,访问链接;其次,查看步骤一、二、三;按照说明依次执行。确保每步准确无误,链接为:https://jingyan.baidu.com/article/ad310e809e0ea75949f49ef5.html。

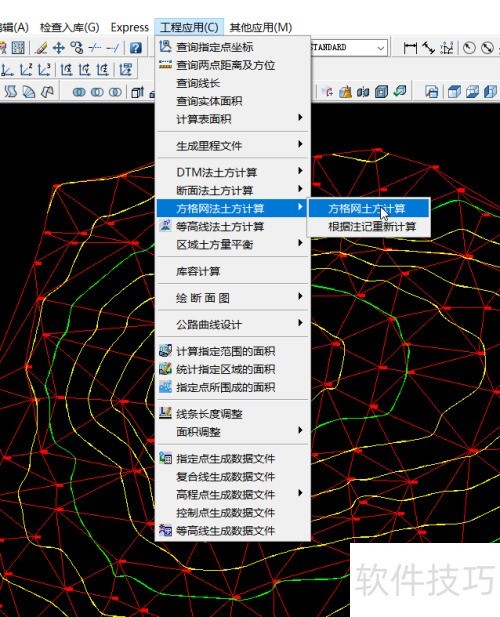

    4、 确定土方计算范围线,选取工程应用中的方格网法,选择土方计算并确定区域边界线。

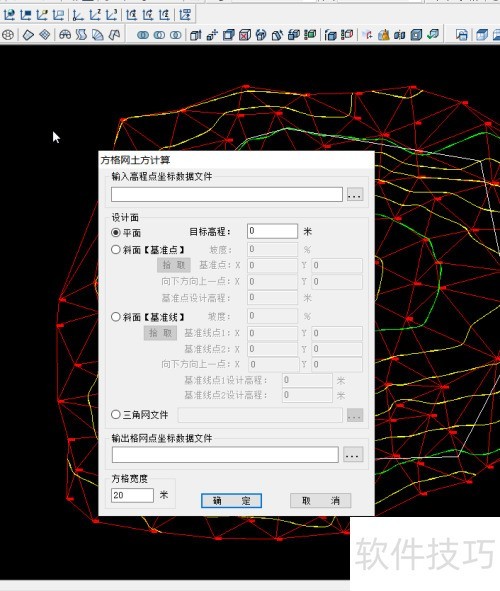

    5、 在弹出的方格网土方计算窗口中,首先需要从输入高程点坐标数据文件中选择原始地面数据。在设计面部分,南方CASS提供了四种方法供用户根据实际需求选用。第一种方法是直接输入目标高程,此时设计面为一个平面;第二种方法适用于斜面设计,只需选择基准点并输入其标高,再选择坡度向下方向的一点并输入坡度值即可;第三种方法适合横纵方向均有坡度的情况,先选定一条基准线并输入两端点标高,再选择坡度向下方向的一点并输入坡度值;第四种方法通过构建设计面的三角网文件实现,需采集填挖后的地面数据以生成DTM三角网文件。

    6、 对于输出方格网坐标数据文件,通常无需选择。方格网宽度默认为20米,可根据需要自行调整。点击确定即可进行计算。此外,用户可自行决定是否使用倾斜的方格网。

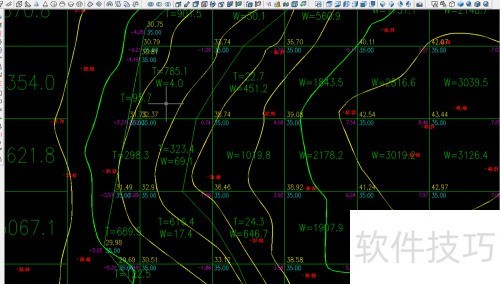

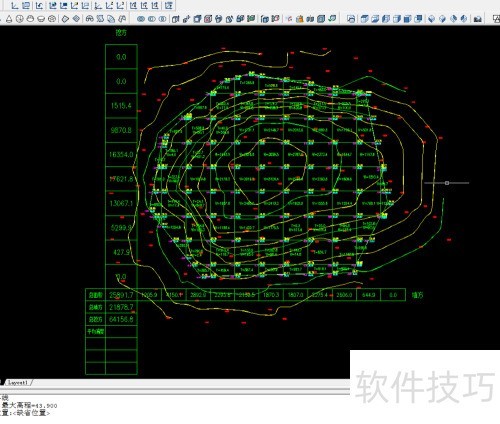

    7、 结算结果所示,可计算填挖方量。每个方格角均有对应数据,其中青色为设计标高,黄色为原地面标高,洋红色为填挖高度(负值表示填方,正值表示挖方)。绿色线条为填挖交界处的零线。
