各技术领域需用CAXA电子图板未提供的特殊图符时，可自行定义常用图符以扩展现有图库。

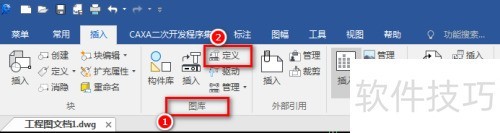

1、 在-工具栏中，单击选项。

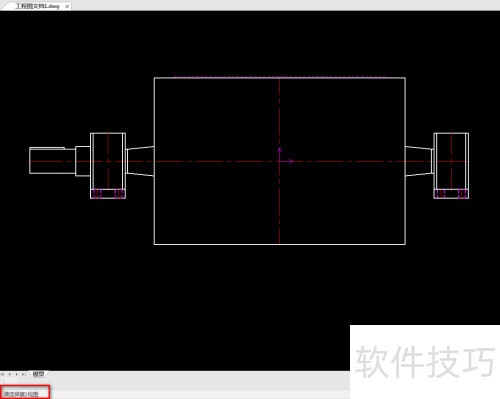

2、 按照左下角提示，选中第1视图并右键确认，出现基点提示时，选择该图中心点完成操作。

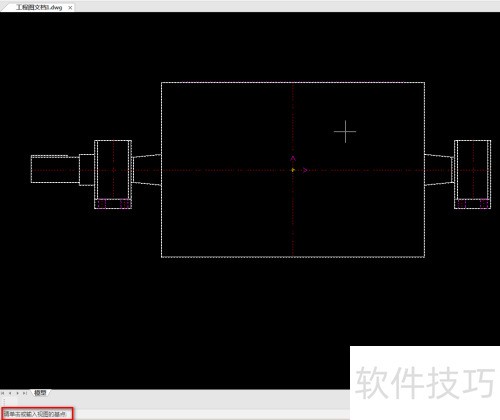

3、 后续会提示第2、3视图，操作步骤与之前一致。
4、 视图操作完成后，右键确认，弹出对话框。
5、 在对话框里填写新建类别与图符名称。
6、 右下角单击，填写图符参数，完成后点击。
7、 点击按钮。
8、 至此，图符定义完成。

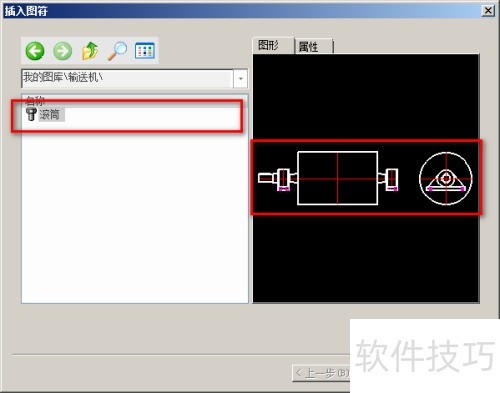

9、 查看效果时，使用功能，可在里找到刚定义的图符，右侧显示与信息。
