将GDS文件转换为DXF/DWG文件的操作步骤如下：选择合适软件，导入GDS文件，设置转换参数，完成格式转换。

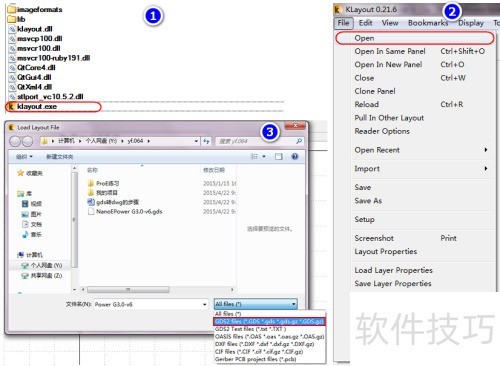

1、 打开Klayout软件（双击klayout.exe），在菜单栏依次点击File→Open，出现Load Layout File对话框。在下拉列表（图③）中选择GDS2文件类型（*.GDS、*.gds、*.gds.gz、*.GDS.gz）。接着，找到并选中目标GDS文件的存储路径，单击文件后，点击打开按钮完成加载。
2、 如果GDS已成功打开却无法显示图形，可点击菜单栏中的Display→Full Hierarchy（或直接按下键盘的*键），即可查看全部图形内容。

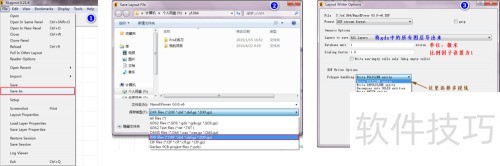

3、 接下来进行导出为DXF格式的操作：点击菜单栏中的File→选择Save As（①所示），出现Save Layout File对话框（②），按照提示选择下拉选项后点击保存。随后会弹出Layout Writer Options对话框（③），根据示意图设置参数，最后点击OK完成操作。

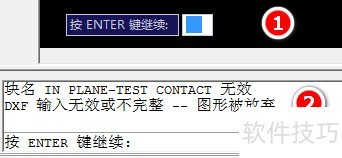

4、 四、关键步骤到了，用AutoCAD打开导出的DXF文件时，可能会出现图示中的提示信息。
5、 造成此类问题的原因主要有两个方面。
6、 可能是gds文件过大，klayout在转换为dxf时未完成，用户便已打开dxf文件，导致文件不完整。建议等待转换完毕再操作。
7、 gds文件可能由其他软件转换，转换后数据记录编码变得杂乱无章。
8、 五、接下来，需使用AcmeCADConverter软件修复转换后的dxf文件。
9、 六、再次点击图标，使图形居中显示在主窗口：
10、 七、在AcmeCADConverte软件主界面中，现已显示图形（若软件无法识别，请再次将GDS转为DXF，耐心等待以确保完全转换）。接下来需把修复的DXF文件另存为新DXF文件，操作如下：点击菜单栏工具→恢复，然后依照图示步骤进行操作。

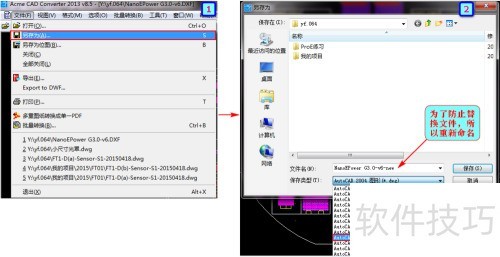

11、 八、也可以跳过第七步，直接按以下方法操作：点击文件→另存为，出现对话框后（建议重命名文件，保存类型选择Auto 2004 dxf格式 (*.dxf)），最后点击保存。此方法转换的dxf文件效果不定，是否成功取决于gds文件的特性。
12、 九、现在用AutoCAD打开最终的dxf文件进行验证。需要注意的是，当前图形并非1:1比例，因为在第三步中已将数据库单位设置为1微米，导致尺寸放大了1000倍。为得到以毫米为单位的正确图形，需对图形进行0.001倍的缩放处理，这样才能获得最终所需的准确尺寸图形。
