AMI BIOS高级芯片组设置详解：全面指导与操作步骤

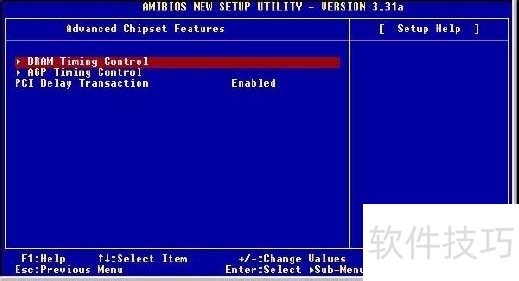

1、 详解AMI BIOS高级芯片组设置与操作指南
2、 内存时序调节，优化频率与延迟性能
3、 按回车键进入子菜单，屏幕将显示如下界面。
4、 当前主机的系统时钟时间
5、 显示当前CPU运行频率信息。
6、 内存时钟参数的设定取决于是否读取内存模块上的SPD（串行存在检测）EEPROM信息。若该选项设为启用，系统将依据SPD中的数据自动配置相关参数，包括内存频率、CAS延迟、行预充电时间、RAS脉冲宽度、RAS到CAS延迟以及内存Bank交错模式。此方式适用于大多数用户，尤其推荐对芯片组设置不熟悉的使用者，避免手动调整引发的不稳定问题。若选择用户设定模式，则可手动调节上述各项参数，适合具备一定硬件知识并希望进行性能优化的用户。手动配置需谨慎操作，错误的设置可能导致系统无法正常启动或运行不稳定。建议在充分了解各项参数含义的基础上进行调整，以确保系统稳定性和内存性能的充分发挥。
7、 内存时钟频率，决定SDRAM数据传输速度的关键参数。
8、 根据此设置可调整所安装内存的运行频率，可选值包括：200MHz、266MHz、333MHz、400MHz及自动模式。具体关于DDR400内存模块的推荐参数，请参见附录说明。
9、 SDRAM的CAS延迟，即列地址选通有效时间。
10、 SDRAM在接收到读取指令后，其延迟时间以时钟周期为单位进行设定，可选值为1.5、2、2.5和3.0个时钟周期。设置为2个时钟周期有助于提升系统整体性能，而设置为3个时钟周期则更有利于增强系统的运行稳定性，用户可根据实际需求进行选择。
11、 行预充电所需的时间，即行预充电延迟。
12、 该设置用于调节行地址选通（RAS）预充电所需的时钟周期数。若预充电时间不足，可能导致内存刷新不彻底，进而引发数据存储错误。此选项仅在系统配备同步DRAM时生效，可选设置为2T或3T，合理配置有助于确保内存稳定运行。
13、 RAS脉冲宽度，指RAS信号持续的时间长度。
14、 该选项用于根据内存规格设置RAS脉冲宽度的时钟周期数，较小的周期值可提升DRAM运行速度，可选设置为6T或5T。
15、 行地址选通到列地址选通的延迟时间
16、 DRAM刷新完成后，需对行和列进行独立寻址。本设置用于调整行地址选通（RAS）切换至列地址选通（CAS）的延迟时间。较短的时钟周期可提升内存运行速度。可选设置为3T或2T，数值越小，性能越强。
17、 银行交叉（堆插入数量）
18、 该设置用于选择SDRAM的插槽数量为双通道或四通道。若安装了16MB SDRAM，应关闭此功能。可选设置包括：关闭、双通道和四通道。
19、 DDR DQS输入延迟，指数据选通信号从发送端到接收端所需的时间。
20、 可设置DQS延迟时间以优化数据处理速度与系统稳定性，选项包括：Auto、18、08、0E、0F。
21、 SDRAM突发长度用于设定内存突发读取的数据量大小。当内存接收到首个地址后，可自动预读后续地址的数据，这一机制称为突发模式。为启用该功能，需设定突发长度，即一次突发传输中连续读取的数据单元数量。该设置使内存内部地址计数器能准确生成下一个地址，从而提升数据读取效率。突发长度越大，单位时间内传输的数据越多，内存访问速度越快。可选设置包括4个四字（4 QW）和8个四字（8 QW），用户可根据系统需求选择合适值以优化性能。
22、 SDRAM 1T指令是一种用于控制内存操作的时序命令。
23、 该设置用于调节SDRAM的指令执行速度。启用时，SDRAM控制器以1T（T代表时钟周期）模式运行，响应更快；禁用时则以2T模式运行，速度相对较慢。1T模式在性能上优于2T模式。用户可在启用和禁用两个选项之间进行选择，以设定控制器的工作时序，从而影响内存响应效率。
24、 快速指令，高效执行
25、 此选项用于调节CPU的运行速度。选择极速可使CPU以最高性能处理数据和指令，快速模式下运算速度较快，而正常模式则使CPU以相对较低的速度运行，适用于日常操作。
26、 快速实现从研发到生产的高效转化，提升整体运营速度与响应能力。
27、 任意内存库的读请求均可中断突发读取操作，且允许访问任意列。读操作之间的最小间隔为一个时钟周期。启用该功能可缩短切换时间，提升系统性能。可选设置包括关闭和开启两种模式。
28、 AGP时序控制，按回车键进入子菜单，随后屏幕将显示相关内容。
29、 AGP模式，即图形加速端口工作方式
30、 为AGP卡选择合适的运行模式，可选1x、2x、4x或自动。仅当显卡支持4x时方可启用该模式，否则请选择其他兼容选项。
31、 AGP快速写入技术，提升数据传输效率。
32、 该选项用于开启或关闭AGP快写功能。启用后，CPU可直接向显卡写入数据，无需经过系统内存，从而提升AGP 4X的传输速度。只有在所使用的AGP显卡支持此功能时，才应选择开启。
33、 可选设置为启用或禁用两种状态。
34、 AGP孔径大小，决定显卡与系统内存间数据传输的带宽与效率。
35、 该设置用于调节系统内存中可供AGP显卡使用的容量。孔径指的是PCI内存地址范围内划出的一段用于图形处理的地址空间。当主时钟周期进入该孔径范围时，将直接传输至AGP，无需地址转换。可选设定值包括4MB、8MB、16MB、32MB、64MB、128MB和256MB，用户可根据显卡性能和系统需求选择合适的大小以优化图形处理能力。
36、 AGP主控1个等待周期的总线写入操作。
37、 该设置可在AGP总线写入时插入等待周期，供用户选择启用或禁用，以调节数据传输时序。
38、 AGP主控1个等待状态的总线读取操作。
39、 该设置可在AGP总线读取数据时添加一个等待周期，提供更稳定的传输性能，用户可选择开启或关闭此功能。
40、 AGP读取同步，确保数据在传输过程中保持一致性和稳定性。
41、 可在此处启用或禁用读同步功能，选项包括开启和关闭两种状态。
42、 PCI延迟处理指在PCI总线通信中，因设备响应慢而产生的数据传输延迟现象。
43、 芯片组集成32位写入缓存，支持延迟处理周期，能够暂存系统与ISA总线间的数据交换，从而在ISA总线空闲时让PCI总线执行其他数据传输任务。启用该功能可确保与PCI规范2.1版本兼容。此选项提供启用和禁用两种设置，用户可根据实际需求进行选择，以优化系统性能与总线协调运作效率。
