在Enterprise Architect中，提供了一项高效便捷的数据库设计功能。用户可在数据库工程的图表（Diagram）中，直观地设计数据表及其关联关系。完成设计后，系统能够自动将这些模型转换为对应数据库平台的DDL（数据定义语言）脚本，即用于创建表、约束、索引及外键关系的SQL语句。该工具支持多种主流数据库，可生成符合特定数据库语法的建表语句。随后，只需将生成的DDL脚本导入目标数据库环境中执行，即可快速构建出与设计图完全一致的数据库结构。这种方式不仅提升了开发效率，还减少了手动编写SQL可能出现的错误，确保了数据库设计的准确性和一致性，特别适用于需要频繁迭代或团队协作的项目开发场景。

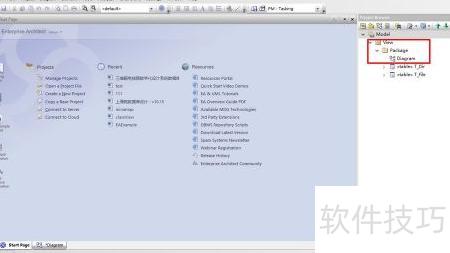

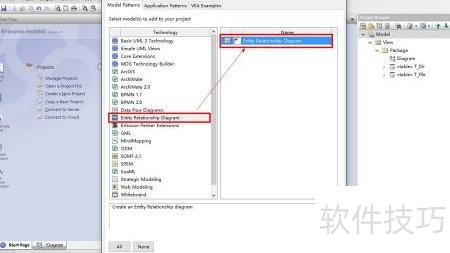

1、 在Enterprise Architect中创建一个新的数据库工程，选择模型类型为实体关系图。接着，在模型Model下依次新建一个视图View、一个包Package以及一个图表Diagram。通过以上步骤，即可搭建出一个完整的数据库表实体关系示例工程，为后续的数据库设计与建模奠定基础。

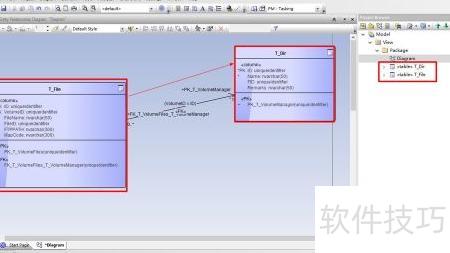

2、 打开图表Diagram，添加T_Dir和T_File两张数据表，为每张表设置若干字段，并建立外键约束关系，从而完成一个基础的数据库表结构及其关联关系的设计。

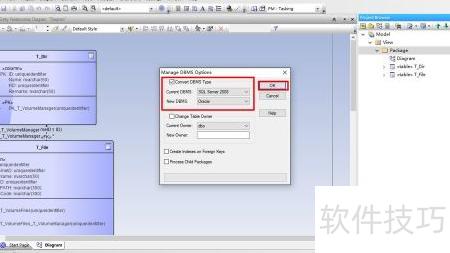

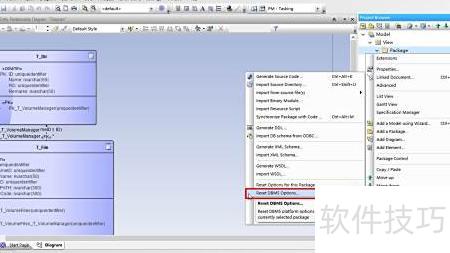

3、 在之前的操作中，所添加的两张数据表默认使用的是SQL Server数据库。若需更改为其他类型的数据库，可通过以下步骤进行调整。首先选中项目中的包节点，点击鼠标右键，在弹出的菜单中依次选择下的选项。此时会打开设置窗口。该窗口中显示了当前使用的数据库类型，即项，而则用于指定目标数据库类型。在此处从下拉列表中选择希望切换到的数据库系统，并务必勾选复选框，以启用数据库类型的转换功能。确认无误后，点击按钮，系统便会自动将所选模型及其包含的数据表统一转换为目标数据库格式，从而完成整个数据库类型的变更操作。

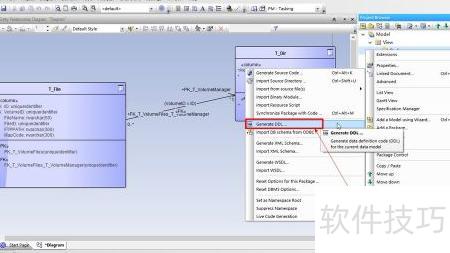

4、 完成数据库表及关系设计后，选中包节点，右键选择下的，系统将弹出窗口，进入下一步操作界面。此过程用于生成数据定义语言脚本，便于后续数据库构建与管理，确保结构准确落地。

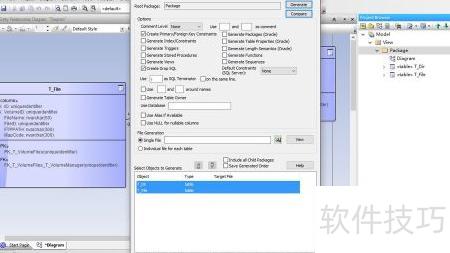

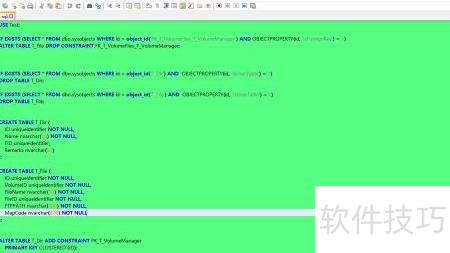

5、 在界面中，部分展示的是当前选中包节点的名称。部分提供了生成DDL脚本时的各项详细配置选项。例如，用于设定生成注释的详细程度；勾选表示将在生成的SQL语句中包含表的主键与外键约束定义；允许用户指定目标数据库环境，以便生成符合特定数据库语法的脚本。此外，该区域还包含众多其他设置项，功能丰富，此处不再逐一列举。部分用于指定生成文件的输出方式：选择可将所有表的建表语句汇总输出至一个SQL文件中，而选择则会为每张数据表分别生成独立的SQL文件。在区域中，用户可通过勾选的方式确定需要生成DDL语句的具体数据表对象。完成所有配置后，点击界面右上角的按钮，系统便会根据所选设置和表对象自动生成相应的SQL脚本文件，结果所示。整个过程操作清晰，配置灵活，便于用户按实际需求定制输出格式与内容。

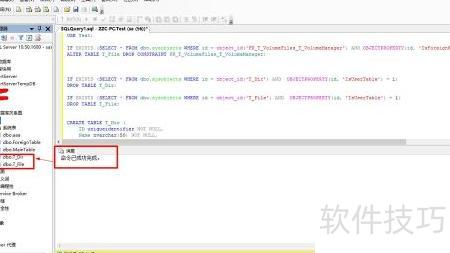

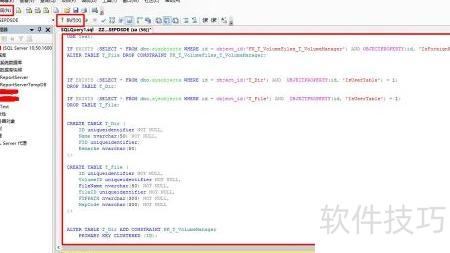

6、 生成数据库表及关联关系的SQL语句后，只需将其在数据库管理系统中执行，即可完成表结构与关系的创建。以SQL Server为例，登录系统后，选择，打开查询编辑窗口，将已准备好的SQL语句粘贴至该窗口，随后点击命令按钮，系统便会自动运行这些语句，顺利完成数据表的建立以及表间关系的配置，从而实现数据库结构的初始化部署，为后续的数据存储与操作奠定基础。
