随着欧特克持续强化CAD的三维功能，并大力推广AutoCAD Plant 3D，工作中常需直接使用CAD绘制三维模型。若操作熟练，建模效率较高。本文以压力塔为例，介绍利用CAD绘制化工设备三维模型的常用方法与技巧，帮助提升设计效率与准确性。

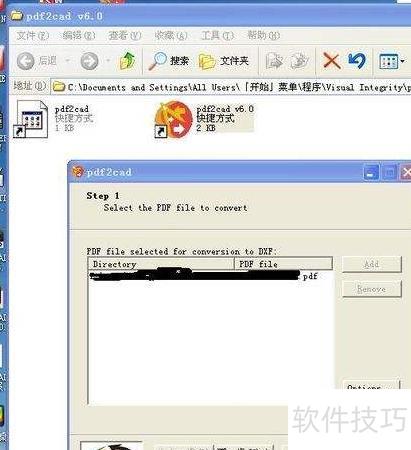

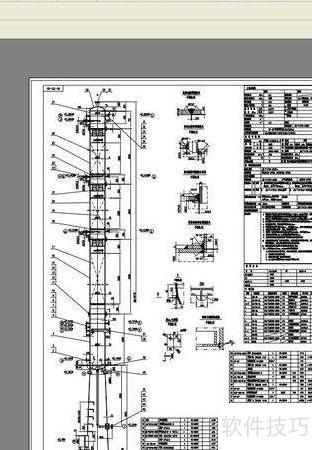

1、 这是一份塔类设备的PDF图纸，可先用PDF2CAD转换为CAD格式。若有现成的CAD平面图，则无需转换，直接使用更为便捷。

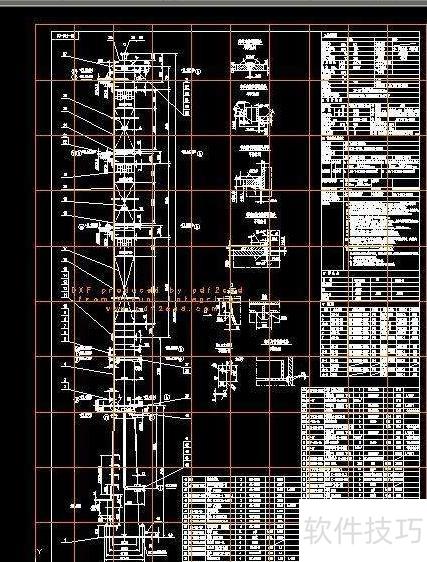

2、 将转换后的DXF文件用CAD软件打开查看。

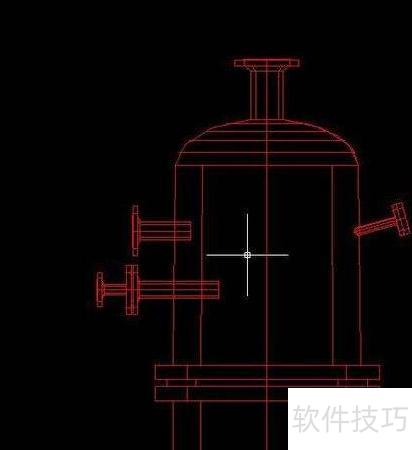

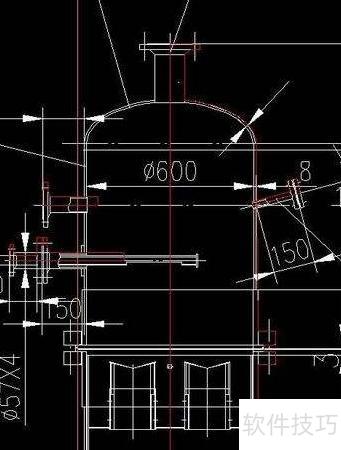

3、 新建图层，选择红色，沿塔外缘绘制半边轮廓，如示意图所示。
4、 管口仅显示半轮廓，所示。所有轮廓必须为封闭线条，且无多余线头。

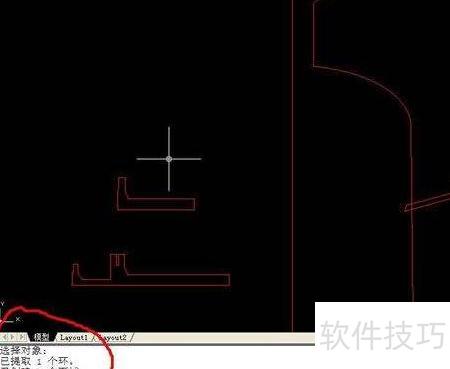

5、 关闭其他图层，输入reg命令，选择管口后按空格键创建面域，操作所示。
6、 将闭合线转换为面域后，以下边中线作为旋转轴进行旋转操作，输入rev命令并选择该中线为轴线，最终生成的三维图形所示。
7、 输入VS并选择R进入真实视图，切换至顶视图呈现俯视效果；再输入UCS并选择P，调整UCS坐标系，操作所示。

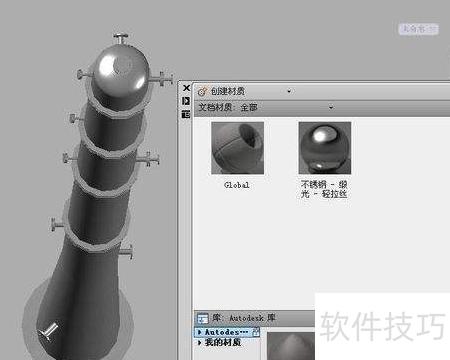

8、 选取各个管口，输入RO命令，以塔体中心为基准调整各管口至正确角度。确认无误后，使用uni命令将塔体与管口合并为整体。随后打开材质浏览器，挑选所需材质并赋予塔体表面。

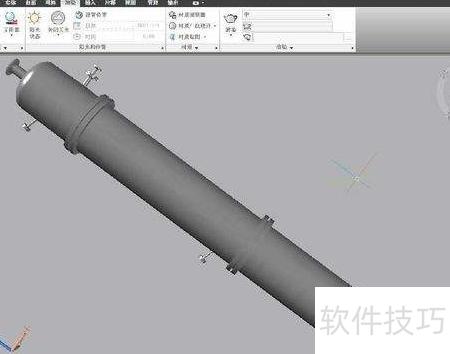

9、 最终模型所示，整个塔形结构制作耗时不到十分钟，效率相当高。
