教你掌握HyperMesh中施加强制位移的方法与技巧。

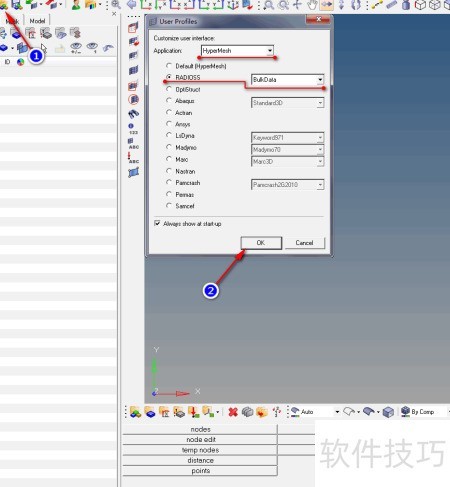

1、 启动HyperMesh软件后，在用户配置界面依次选取HyperMesh、RADIOSS及BulkData选项，确认选择无误后点击确定按钮，即可关闭设置对话框并进入下一步操作。

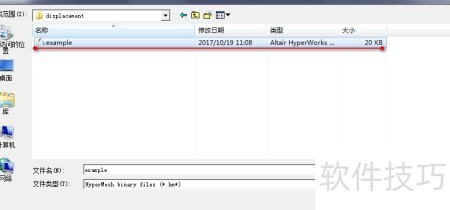

2、 在标准集成面板的对话框中，点击打开模型按钮，随后在弹出的文件浏览窗口中，找到并选中预先创建好的板件模型文件。可自行快速构建一个20×100尺寸的几何模型，并将其划分为网格，网格尺寸设为5毫米，最后点击打开完成导入操作。
3、 在收集器集成面板对话框中，点击加载收集器按钮，进入载荷集配置界面。勾选创建选项，将载荷集名称设为SPC，颜色选择黄色，并在右侧下拉菜单中选择无卡片图像，最后点击创建完成设置。整个过程通过简单操作即可完成载荷集的建立，便于后续的模型分析与管理。

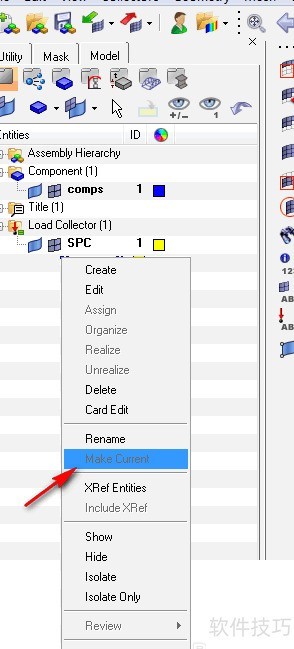

4、 在树形结构图中，展开Load Collector选项，右键点击并查看下拉菜单，确认SPC是否已被设为当前操作对象。通常新建的载荷集会自动成为当前项，但随着卡片增多，需手动核对，避免后续加载时误分配至其他载荷集中，确保设置准确无误。

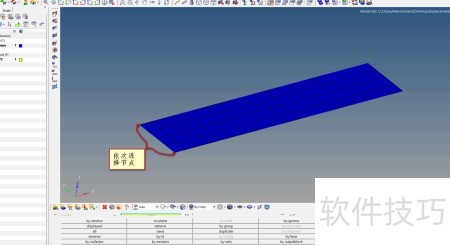

5、 在主工具栏中选择分析下的约束选项，进入约束设置界面后勾选创建，并将操作对象设为节点。右键点击节点，在弹出的菜单中选择按路径，随后在板件边线的起始与末端分别单击两个端点，即可快速选中该边线上全部节点。

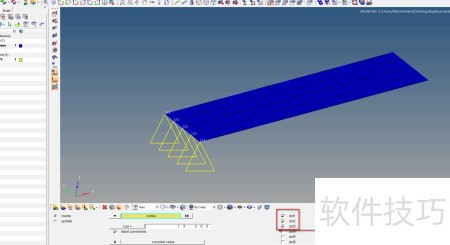

6、 在右侧依次选中dof1、dof2和dof3，表示约束板件边线所有节点在x、y、z三个方向的平动自由度。将dof3的数值设为10mm，意味着在z方向施加一个大小为10mm、方向向上的强制位移，最后点击create完成设置。
