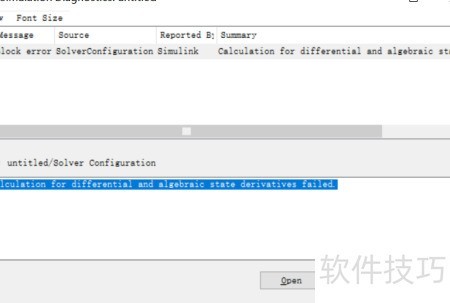

在Simulink进行电路仿真时，Solver Configuration模块是必不可少的。然而，即使电路模型已完整搭建，运行过程中仍可能弹出Calculation for differential and algebraic state derivatives failed的错误提示。该语句专业性较强，普通用户往往难以理解其确切含义。经过分析发现，问题根源通常与求解器配置不当有关。例如，所选求解器类型不适用于当前系统，或步长设置不合理，导致微分和代数方程无法正常求解。通过调整求解器参数，如切换为变步长算法、适当减小最大步长，或启用隐式求解方法，多数情况下可有效消除该错误。此外，检查模型中是否存在代数环或不合理的初始条件也有助于提升仿真稳定性。正确配置Solver Configuration模块，是确保电路仿真顺利运行的关键步骤。
1、 使用Simulink仿真电路时，若提示缺少求解器配置模块，需先添加该模块。随后弹出的对话框可直接关闭，无需操作，继续后续仿真步骤即可完成设置与运行。
2、 返回原理图，定位并双击新增的求解器配置模块，进入其属性设置界面。

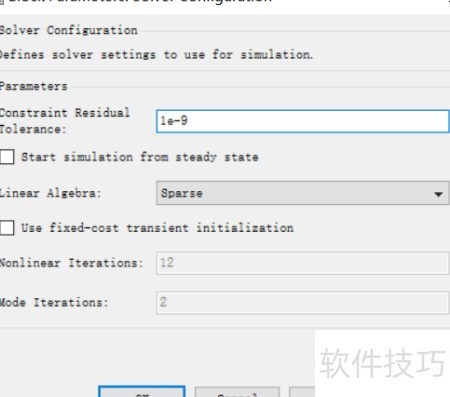

3、 注意观察Linear Algebra右侧，点击最右边的三角图标，会显示Sparse和Full两个选项。其中，Sparse本意为稀少的，结合MATLAB语境可引申为稀疏矩阵；而Full则直接译为完全的，含义明确，无需赘述。
4、 选择Full选项后点击确定，Solver Configuration的解析模式将比之前更加完整和深入。

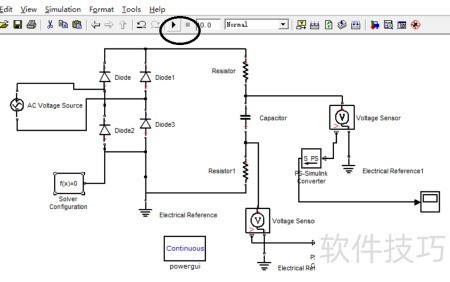

5、 返回原理图界面，点击工具栏的运行按钮重新编译。由于采用全量编译模式，计算过程较为复杂，建议在此期间不要操作鼠标、键盘等外设，以免系统卡顿影响编译进程。
6、 编译成功无错误，点击范围后结果显示正常。
