进行单片机实验时常需使用数码管，如一位或四位数码管。根据公共端特性的不同，数码管分为共阴和共阳两种类型。只有掌握其内部结构、接线方式并理解引脚分布，才能正确连接电路，确保实验结果准确无误。

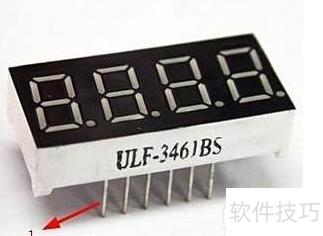

1、 观察一位数码管的结构，其由7个LED组成8字形，并配有1个小数点LED。模块共有10个引脚，上下两侧各分布5个。
2、 内部设有8个LED灯，分别对应A至G七个段和一个小数点指示灯DP，部分以小写字母标注，功能相同。

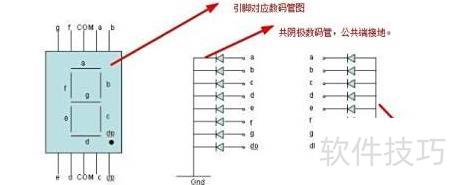

3、 引脚布局显示，外部八个引脚分别连接八个LED灯，另有两个为公共端。共阴极数码管的公共端需接地，而共阳极数码管的公共端则应接高电平，以确保正常工作。

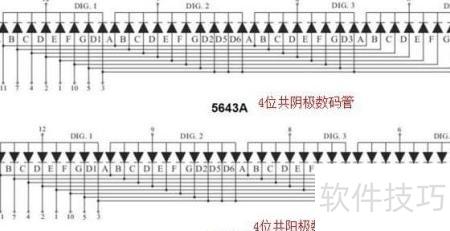

4、 四位数码管电路示意图

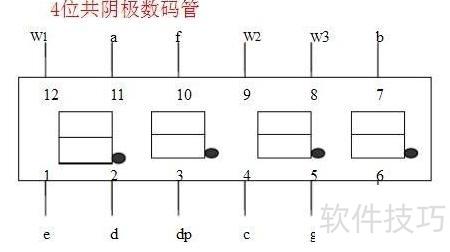

5、 将数码管正面朝向，左下角为第1脚，逆时针依次编号至第12脚，共12个引脚。
6、 内部线路连接图
7、 通过对比外部形状可以发现，图中共阴极与共阳极数码管的1至12号外引脚，分别对应内部的e、d、dp、c、g、w4、b、w3、w2、f、a、w1引脚，排列顺序一致。
