Queue图表模块通常不太引人注意，常在编辑Process等模块时自动生成，容易被忽略。它看似只是个简单的汇总列表，实则具备重要功能，特别是支持队列规则的编辑，在队列相关研究中发挥着关键作用，是流程分析中不可或缺的一环。
1、 在资源有限的加工过程中，当所有资源被占满且仍有新实体到达时，这些实体只能在资源处等待，从而形成排队现象。

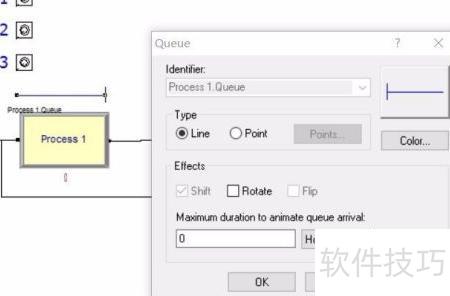

2、 默认情况下，编辑Process或Seize模块中的资源信息后，模块上方会自动生成一条表示队列的线段。
3、 所示，该名称为：流程1.队列。
4、 此时可在Basic Process>Queue图表模块中查看该队列的详细属性。
5、 名称用于标识队列，类型则表示排队所遵循的规则。
6、 通常采用先进先出（FIFO）原则，也有使用后进先出（LIFO），俗称电梯规则，部分情况则依据属性值进行判断。

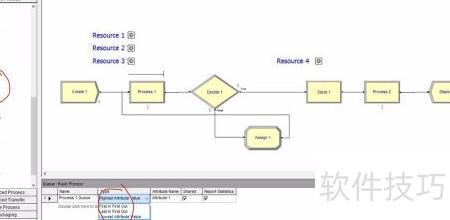

7、 若选择最高属性值，实体进入队列时将依据指定属性的数值进行排序，数值越大优先级越高，排在队列前端，从而更早被处理。
8、 图中示例按实体属性Attribute 1进行排序展示。
9、 按优先级排序队列非常实用。

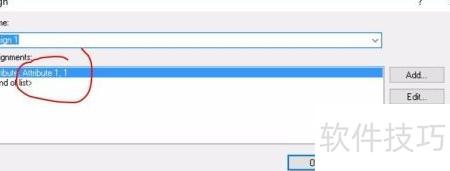

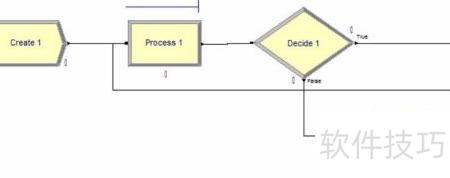

10、 所示为某加工流程，完成工序1的零件可能需返工。若希望返工零件优先处理，可在返工前添加Assign模块，将通过该模块的实体属性Attribute 1赋值为1，以此标记优先级，确保返工零件在队列中排至最前，实现优先加工。
11、 未经过Assign处理的零件，Attribute 1属性默认值为0。相比之下，返工零件的该属性值更高。依据Highest Attribute Value规则，系统会优先将属性值较高的零件排在队列前端，因此返工零件会因属性值优势始终位于队列首位，确保其被优先处理，从而影响整体调度顺序与加工流程的执行安排。
12、 你是否注意到共享选项可勾选？这一功能专为解决共享队列问题而设计，具体该如何操作使用？
13、 假设有两个进程同时使用同一资源，在建模时每个进程都会形成一个独立队列。当实体到达时，根据设定，高优先级的实体将排在各自队列的最前端。此时，系统会比较两个队列首实体的等待时间，优先选择等待时间较长的那个进行处理，以确保资源优先服务于更早等待的高优先级任务。

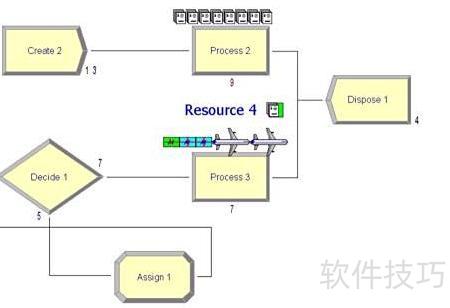

14、 分开排队的惯例可能导致效率低下和资源浪费。
15、 所示，Process 2与Process 3均使用相同的Resource 4资源，且两者在选择队列时均依据最高属性值原则进行决策。
16、 图中三类实体的优先级排序为：小飞机优先级最高，彩色包裹与白色纸张无优先级之分。根据规则，小飞机在其队列中始终排在首位；彩色包裹虽存在但不参与优先级竞争；而白色纸张由于队列中无其他对象与其比较，自然位列其所在队列的第一位。
17、 此时，Resource 4刚完成当前任务，准备挑选下一个待加工的对象。他并不会直接比较小飞机和白色纸张的优先级，因为二者分属不同的队列。系统只会查看各自队列中排在最前面的小飞机和白色纸张的等待时间，并据此做出判断。往往在这种机制下，系统会倾向于选择等待时间更长的那个，结果很可能是白色纸张被优先选中进入下一工序。
18、 此时我们会强调：小飞机必须始终位于白色纸张之前，无论后者排队多久。为此，必须将两个队列合并，采用共享队列的机制，确保优先级的绝对性与调度的一致性。

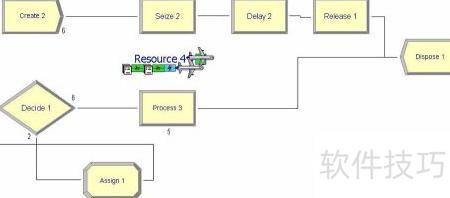

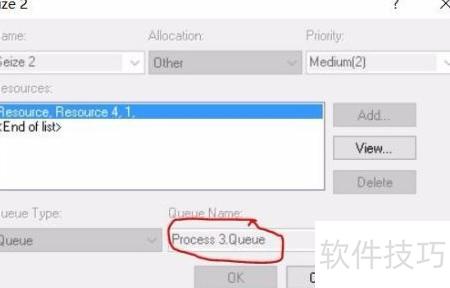

19、 实现共享队列只需在两处进行相应修改即可。
20、 将Process 2模块替换为Seize模块，选择队列名称为Process 3.Queue，随后依次配置延迟时间（Delay）和释放资源（Release）的相关参数，确保流程衔接正确。
21、 在Queue图表中，找到Process 3.Queue并勾选Shared选项。
22、 如此一来，小飞机便能与白纸并列竞争，获得绝对的优先权。
23、 真奇妙啊，愿你此刻也和我一样快乐！
